电路板拼板注意事项
电路板拼板,顾名思义,就是将多片电路板拼在一起构成一个大的SET。电路板拼版的意义在于,第一,方便后续客户的电路板焊接及贴片;第二,电路板拼版能提高板材的利用率,从而降低生产成本。以下为我司工程人员总结的电路板拼板的相关知识:
一、拼板原则:
1.客户有拼板要求,报价时确认是否超工艺制程能力、利用率能达我司要求,不符合的建议更改。
2.客户宝典有要求的按客户宝典内的要求设计。
3.客户无明确要求,我司自行拼版确认的,保证板材利用率、符合生产制程能力要求.
4.电路板拼板图必须要明确:倒扣,阴阳拼板,邮票孔位置,(如无法确定邮票孔大小及个数可以不放),每个型号都应该有客户确认过的拼板图
二、工程部拼板要求及建议:

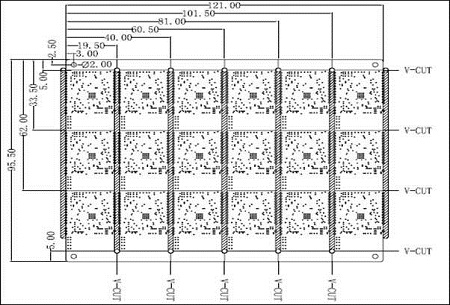

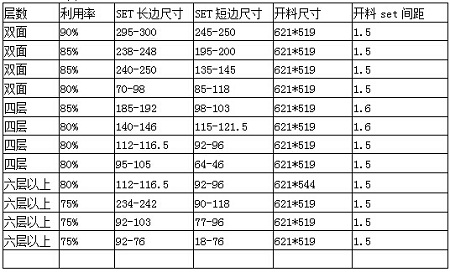

1.考虑板材利用率,建议电路板尺寸参考如下,满足:单双面板85%以上;四层80%以上;六层以上75%以上。

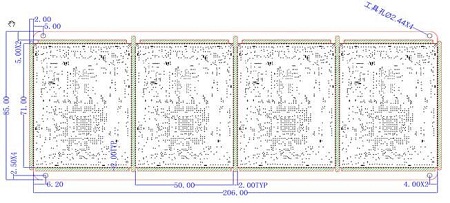

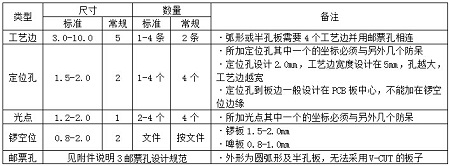

2.拼版间距、锣空位、光点,定位孔,邮票孔添加方式
备注:
A.光点添加注意:
·中心对称(倒扣拼板):旋转180度后仍可共用钢网,但需防光点轴对称,即镱像后光点不可重合。
·轴对称( 阴阳拼板):镜像后可共用钢网,但需防光点中心对称,即旋转180度后光点不可重合。
B.电路板拼板连接位设计注意:
·不可以V-CUT情况:板边焊盘不允许削铜,SLOT孔与外形距间<0.60mm且与外形平 ,内外层走线距外形<0.40mm等
C.客户设计有突出元件:
·不可零间距拼板,可以间距加大,
·需朝外拼板,
·工艺边需加锣空位。

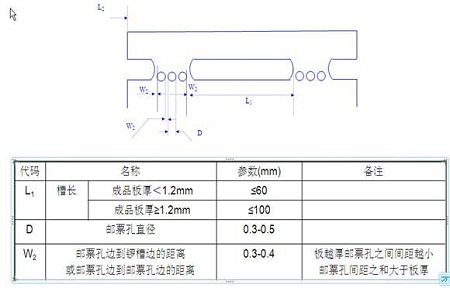

3. 邮票孔设计规范:

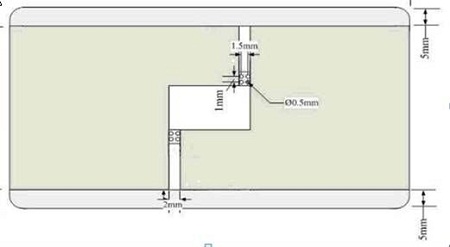

A.邮票孔常规设计在外形线中心,与过孔/焊盘/线路间距最小0.40mm,如满足不了,邮票孔可外移,最多与外形相切,但需保持一致。
4.个别案例:

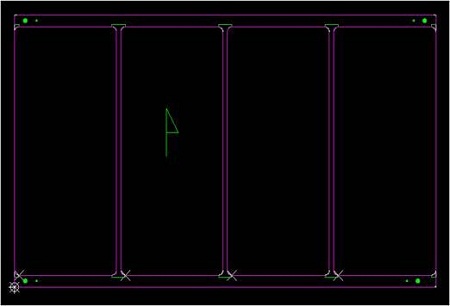

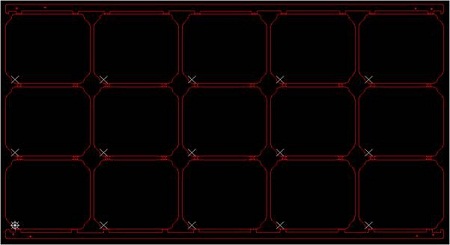

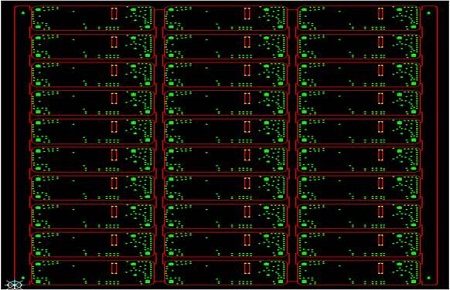

例1,电路板外形为规则(或接近)矩形或正方形,首先按第建议利用率的尺寸拼,拼版两边加5mm工艺边

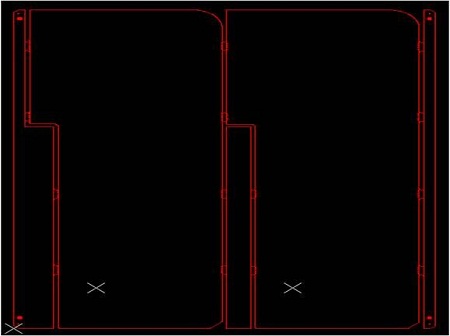

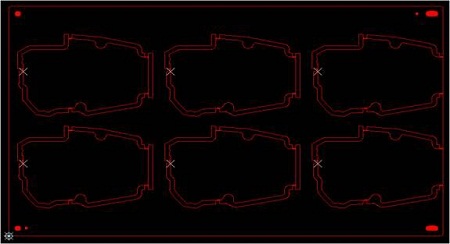

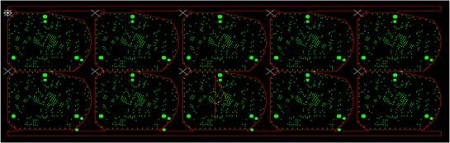

例2.外形不规则的拼版建议:(连接添加个数及位置)
3.电路板外形为半孔设计,半孔位置设计为锣空,不能V-CUT,我司采用连接位,邮票孔连。

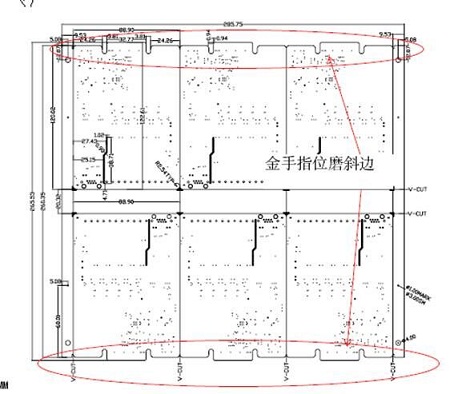

例3,有金手指的拼版,手指位不能在板中间,需放置在外围

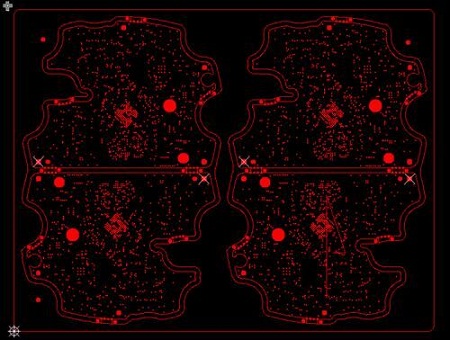

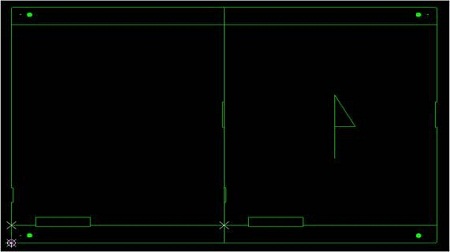

例4,倒扣拼版

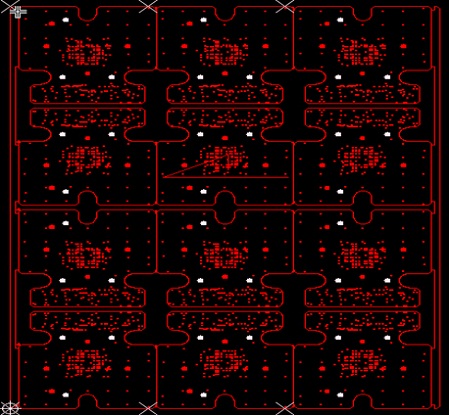

5:阴阳拼版
