精度线电阻PCB制作方法

文章出处:百能网责任编辑:龚爱清查看手机网址
扫一扫!精度线电阻PCB制作方法扫一扫!
人气:-发表时间:2016-01-25 09:15【

随着PCB功能化和高性能化发展,PCB则出现了众多特殊要求的产品,迎合客户对于产品特性的需求。

列:根据某要求,制作一款在PCB上实现既定布线方式的精准线电阻控制要求的产品。客户资料给定了总走线长度(6413mm),线宽要求在0.2mm左右,线电阻控制16Ω±10Ω,允许适当调整。根据实际制程能力,首先计算出匹配的线宽和铜厚范围,再制作出满足阻抗要求的PCB产品。

1.理论计算

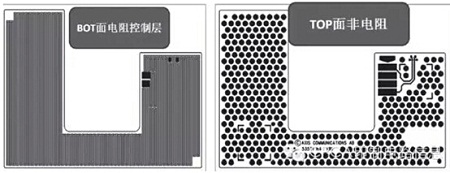

客户电阻控制板设计图案如图1所示,只有BOT面有较长的电阻线,总线长6413mm,线宽预先按0.2mm算,TOP面较宽0.4mm,线长15.8mm。电阻控制面只有BOT面。


图1客户电阻控制板设计图案

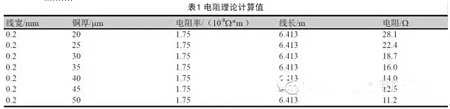

6413mm长,0.2mm宽的铜导线在不同铜厚下的电阻理论计算值如下表。R=ρ×L/S,ρ为材料电阻率1.75×10-8Ω×m,L为导线长度6413mm,S为导线横截面积,实际电阻上下限分别为:17.6Ω和14.4Ω。理论计算当铜厚在35μm时,0.2mm宽6413mm长的导线才能达到理想电阻值16Ω。

实际制作表铜控制35μm左右。此板孔铜要求最小18μm,考虑到板厚0.5mm,最孔孔径0.35mm,钻孔厚径比在1.4左右,电镀灌孔率以90%计算,面铜电镀层厚度至少在20μm左右,所以底铜选择应为15μm,选择1oz/3oz起镀铜厚最理想。

根据客户的电阻要求,计算线宽公差范围如下表2。根据下表计算结果,控制铜厚理论最优区间32μm到40μm之间。

实际设计该PCB的制作流程为正片,正片制作更便于线宽公差控制,得到更精准的电阻。

2.过程控制

2.1.板电后面铜

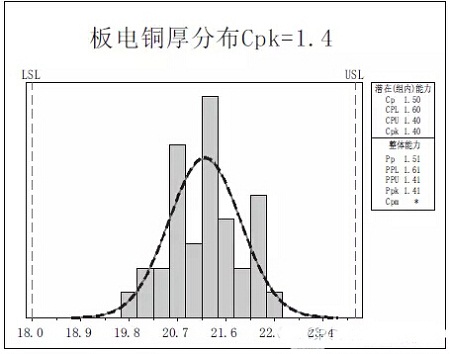

板电铜厚8μm,实际板电后量测量2PNL板的面铜,量测后计算铜厚分布Cpk为1.4>1.33,如表3和图2,板电均匀性比较理想。

图2板电铜厚分布Cpk=1.4

2.2.图电后成品铜厚

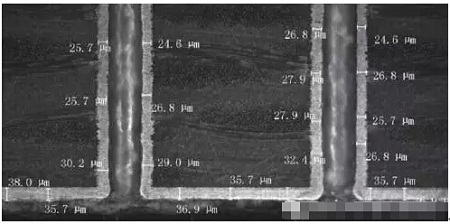

切片量测孔铜面铜,实际值如图3,板电孔铜已经到最小值24μm左右,面铜约在35μm到39μm,铜厚合格。

图3.孔铜与面铜测量

2.3.成品电阻测试

测试板2PNL,蚀刻得到PNL1线宽均值0.19mm,实测相应电阻值在15.8Ω到19Ω;PNL2线宽均值0.21mm,实测相应阻值在15.2Ω到17.5Ω。继续跟进测试板到成品后的电阻测试结果。

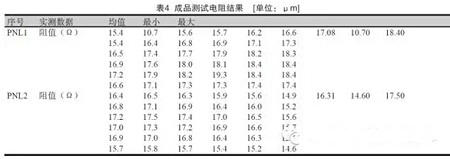

成品测试电阻如表4所示,2PNL板电阻全部合格,但是相对于蚀刻的半成品,成品电阻降低了1.5Ω。

3.结论

测试板成品量测所有电阻均合格,说明板电铜厚控制21+/-3μm、成品铜厚控制均值35μm到40μm,线宽控制在0.19mm到0.21mm之间,成品电阻合格。且蚀刻后的半成品电阻比成品的电阻大1.5Ω左右。故蚀刻量测电阻理论上应做1.5Ω的预大。预大与PCB的设计和阻焊和表面处理流程带来的差异有相当大的关系,不同PCB蚀刻后的电阻预大需要考虑到这些因素。
