PCB设计之高频电路板布线注意事项

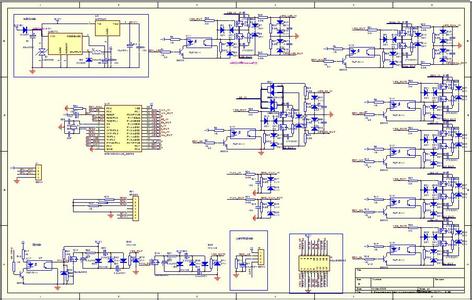

在进行PCB设计时,为了使高频电路板的设计更合理,抗干扰性能更好,应从以下几个方面考虑:

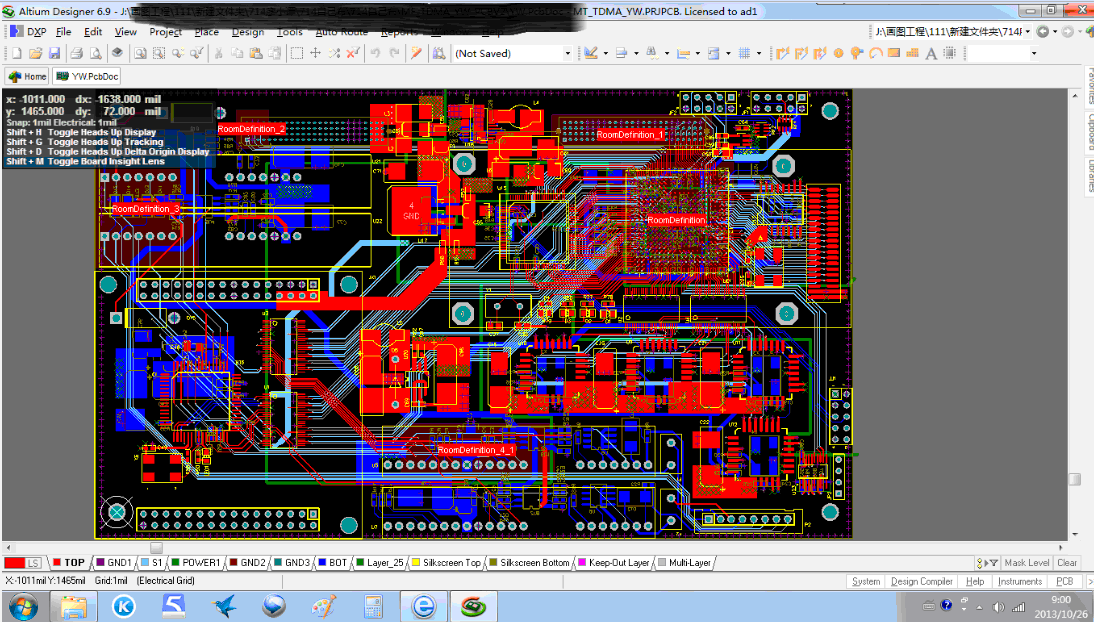

1)合理选择层数 在PCB设计中对高频电路板布线时,利用中间内层平面作为电源和地线层,可以起到屏蔽的作用,有效降低寄生电感、缩短信号线长度、降低信号间的交叉干扰,一般情况下,四层板比两层板的噪声低 20dB。
2)走线方式 在PCB设计中对高频电路板布线时,走线必须按照 45°角拐弯,这样可以减小高频信号的发射和相互之间的耦合。
3)走线长度 在PCB设计中对高频电路板布线时,走线长度越短越好,两根线并行距离越短越好。
4)过孔数量 在PCB设计中对高频电路板布线时,过孔数量越少越好。
5)层间布线方向 在PCB设计中对高频电路板布线时,层间布线方向应该取垂直方向,就是顶层为水平方向,底层为垂直方向,这样可以减小信号间的干扰。
6)敷铜 在PCB设计中对高频电路板布线时,增加接地的敷铜可以减小信号间的干扰。
7)包地 在PCB设计中对高频电路板布线时,对重要的信号线进行包地处理,可以显著提高该信号的抗干扰能力,当然还可以对干扰源进行包地处理,使其不能干扰其它信号。
8)信号线 在PCB设计中对高频电路板布线时,信号走线不能环路,需要按照菊花链方式布线。
9)去耦电容 在PCB设计中对高频电路板布线时,在集成电路的电源端跨接去耦电容。
