PCB印刷线路板各层含义

文章出处:百能网责任编辑:龚爱清查看手机网址
扫一扫!PCB印刷线路板各层含义扫一扫!
人气:-发表时间:2016-01-08 08:52【

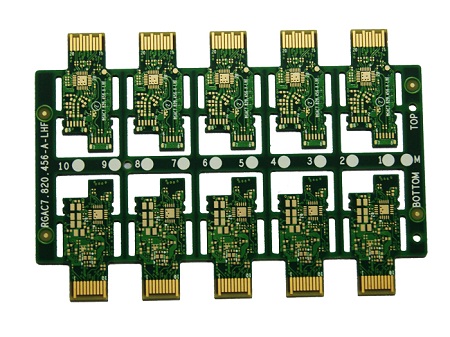

PCB印刷线路板都有哪些层,各层分别有什么含义和作用呢,以下供您参考:

1.Signal layer(信号层)

信号层主要用于布置印刷线路板上的导线.Protel99SE提供了32个信号层,包括Top layer(顶层),Bottom layer(底层)和30个MidLayer(中间层)。


2.Internal plane layer(内部电源/接地层)


Protel99SE提供了16个内部电源层/接地层。该类型的层仅用于多层板,主要用于布置电源线和接地线。我们称双层板,四层板,六层板,一般指信号层和内部电源/接 地层的数目。


3.Mechanical layer(机械层)

Protel99SE提供了16个机械层,它一般用于设置电路板的外形尺寸,数据标记,对齐标记,装配说明以及其它的机械信息.这些信息因设计公司或PCB厂家的要求而有所不同。执行菜单命令Design|Mechanical Layer能为印刷线路板设置更多的机械层。另外,机械层可以附加在其它层上一起输出显示。


4.Solder mask layer(阻焊层)

在焊盘以外的各部位涂覆一层涂料,如防焊漆,用于阻止这些部位上锡。阻焊层用于在设计过程中匹配焊盘,是自动产生的。Protel99SE提供了Top Solder(顶层)和Bottom Solder(底层)两个阻焊层。


5.Paste mask layer(锡膏防护层)

它和阻焊层的作用相似,不同的是在机器焊接时对应的表面粘贴式元件的焊盘。Protel99SE提供了Top Paste(顶层)和Bottom Paste(底层)两个锡膏防护层。
