详解PCB线路板多种不同工艺流程

文章出处:百能网责任编辑:龚爱清查看手机网址
扫一扫!详解PCB线路板多种不同工艺流程扫一扫!
人气:-发表时间:2016-07-23 14:15【

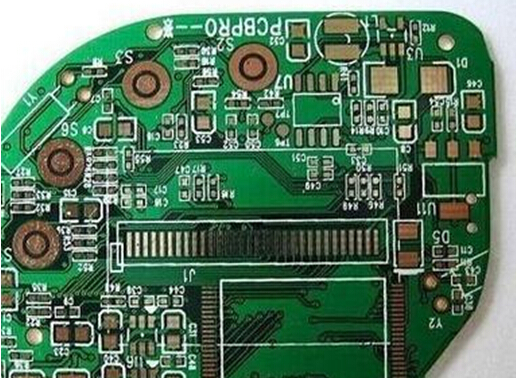

本文主要介绍:单面线路板、双面板喷锡板、双面板镀镍金、多层线路板喷锡板、多层线路板镀镍金、多层板沉镍金板;这几种线路板不同的工艺流程做详细的介绍。

1.单面板工艺流程

下料磨边→钻孔→外层图形→(全板镀金)→蚀刻→检验→丝印阻焊→(热风整平)→丝印字符→外形加工→测试→检验。

2.双面板喷锡板工艺流程

下料磨边→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验。

3.双面板镀镍金工艺流程

下料磨边→钻孔→沉铜加厚→外层图形→镀镍、金去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验。

4.多层线路板喷锡板工艺流程

下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验。

5.多层线路板镀镍金工艺流程

下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀金、去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验。

6.多层线路板沉镍金板工艺流程

下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→化学沉镍金→丝印字符→外形加工→测试→检验。
