这些仅仅是复杂电路板外形的几个例子。然而，从当今的消费类电子产品中，您会惊奇地发现有很多工程都试图在一个小型封装中加入所有的功能，而这个封装并不总是矩形的。您最先想到的应该是智能手机和平板电脑，但其实还有很多类似的例子。

如果您返还租来的汽车，那么可能可以看到服务员用手持扫描仪读取汽车信息，然后与办公室进行无线通信。该设备还连接了用于即时收据打印的热敏打印机。事实上，所有这些设备都采用刚性/柔性电路板（图4），其中传统的PCB电路板与柔性印刷电路互连，以便能够折叠成小空间。

图4刚性/柔性电路板允许最大限度地利用可用空间

那么，问题是“如何将已定义的机械工程规范导入到PCB设计工具中呢？”在机械图纸中复用这些数据可以消除重复工作，更重要的是还可以消除人为错误。

我们可以使用DXF、IDF 或ProSTEP格式将所有信息导入到PCB Layout软件中，从而解决此问题。这样做既可以节省大量时间，还可以消除可能出现的人为错误。接下来，我们将逐一了解这些格式。

图形交换格式—DXF

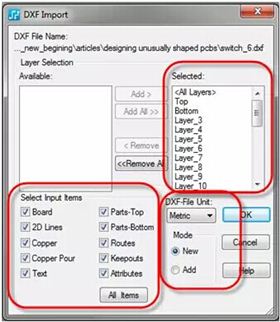

DXF是一种沿用时间最久、使用最为广泛的格式，主要通过电子方式在机械和PCB设计域之间交换数据。AutoCAD在20世纪80年代初将其开发出来。这种格式主要用于二维数据交换。大多数PCB工具供应商都支持此格式，而它确实也简化了数据交换。DXF 导入/导出需要额外的功能来控制将在交换过程中使用的层、不同实体和单元。图5就是使用Mentor Graphics的PADS工具以DXF格式导入非常复杂的电路板外形的一个示例：

图5：PCB设计工具（如这里介绍的PADS）需要能够使用DXF格式控制所需的各种参数
