PCB厂之LED显示屏是怎么工作的?

文章出处:责任编辑:查看手机网址
扫一扫!PCB厂之LED显示屏是怎么工作的?扫一扫!
人气:-发表时间:2018-10-10 17:18【

 LED,发光二极管,是一种固态的半导体器件,它可以直接把电能转化为光能。LED的心脏是一个半导体的晶片,整个晶片被环氧树脂封装起来。半导体晶片由两部分组成,一部分是P型半导体,在它里面空穴占主导地位,另一端是N型半导体,在这边主要是电子。但这两种半导体连接起来的时候,它们之间就形成一个“P-N结”,就相当于一个电场。PCB厂小编了解,当电子过来的时候,会被负极,也就是N极排斥并推向正极,也就是P区,在P区里电子跟空穴复合,然后就会以光子的形式发出能量,这就是LED发光的原理。而光的颜色(光的波长),是由形成P-N结材料决定的。

  LED的发光颜色和发光效率与制作LED的材料和制程有关,目前广泛使用的有红、绿、蓝三种。由于LED工作电压低(仅1.5-3V),能主动发光且有一定亮度,亮度又能用电压(或电流)调节,本身又耐冲击、抗振动、寿命长(10万小时,就是11.4年)。制造LED的材料不同,可以产生具有不同能量的光子,藉此可以控制LED所发出光的波长,也就是光谱或颜色。

  亮度衰减周期与LED生产的材料制程有很大关系,一般在经济条件许可的情况下应选用亮度衰减较缓慢的四元素LED。配色、白平衡:白色是红绿蓝三色按亮度比例混合而成,当光线中绿色的亮度为69%,红色的亮度为21%,蓝色的亮度为10%时,混色后人眼感觉到的是纯白色。早前的CRT电视机到现在的LCD液晶显示都是这样组成的。

  LED发出的红、绿、蓝光线根据其不同波长特性和大致分为紫红、纯红、橙红、橙、橙黄、黄、黄绿、纯绿、翠绿、蓝绿、纯蓝、蓝紫等,橙红、黄绿、蓝紫色较纯红、纯绿,纯蓝价格上便宜很多。三个原色中绿色最为重要,因为绿色占据了白色中69%的亮度,且处于色彩横向排列表的中心。因此在权衡颜色的纯度和价格两者之间的三基色组成方式,在三基色设计应用中通常是,通过调节设定LED电流来达到白平衡和最大的期望亮度值。

  一盏LED灯有两种情况下,可以发出三种颜色的光:这个灯内使用了三种颜色的LED,比如分别可以发出红、黄、绿、蓝颜色的灯珠,这样,当不同的灯珠通电时就可以发出多种颜色;另一种情况下,使用的是“双色发光二极管”,当对应的电极单独加载时,分别发出二种颜色的光,而当它们同时加载时,发出这两种颜色的混合色的光。

  LED灯珠光衰大的原因:小功率LED的衰减有四个方面的原因:

一,铁支架导热不良;

二,环氧树脂黄化;

三,芯片与支架接触不够紧密;

四,芯片衰减大。如果是白光,还有荧光粉衰减的问题。

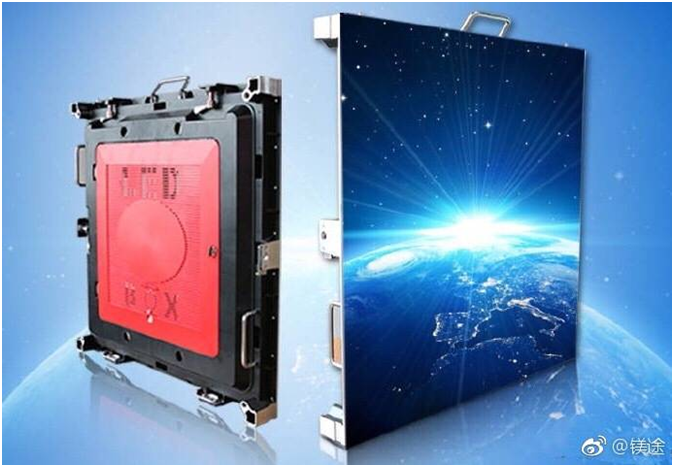

  LED显示屏,就是利用IC控制等颜色的显示的。主要表现为模块化IC控制,一个IC控制多个灯,优点是密集,亮度高,结实。缺点是成本高,功耗高,热量高,容易漏水,不容易维修。

  就是用多根灯条形成大的显示屏。一个灯配置一个简单的IC,优点是轻便,成本低,防水好(灯条一根一根的封胶水的),容易移动,维修,安装简单。缺点是亮度不够,间距大,还不适用于户外!
