汽车电路板焊接完后,如何检查是否正常?

文章出处:责任编辑:查看手机网址
扫一扫!汽车电路板焊接完后,如何检查是否正常?扫一扫!
人气:-发表时间:2022-06-15 11:15【

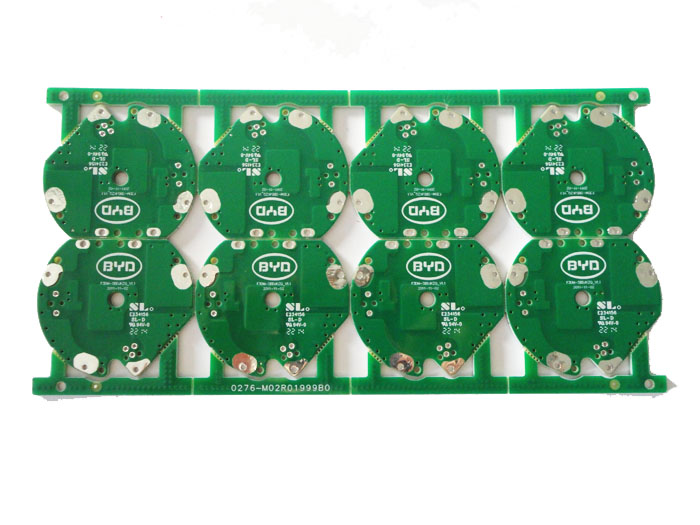

当一个汽车电路板焊接完后,在检查汽车电路板是否可以正常工作时,通常不直接给汽车电路板供电,而是要按下面的步骤进行,确保每一步都没有问题后再上电也不迟。



连线是否正确


检查原理图很关键,第一个检查的重点是芯片的电源和网络节点的标注是否正确,同时也要注意网络节点是否有重叠的现象。另一个重点是原件的封装,封装的型号,封装的引脚顺序(切记:封装不能采用顶视图,特别是对于非插针的封装)。检查连线是否正确,包括错线、少线和多线。 查线的方法通常有两种:按照电路图检查安装的线路,根据电路连线,按照一定的顺序逐一检查安装好的线路;按照实际线路对照原理图进行,以元件为中心进行查线。把每个元件引脚的连线一次查清,检查每个去处在电路图上是否存在。为了防止出错,对于已查过的线通常应在电路图上做出标记,最好用指针万用表欧姆挡的蜂鸣器测试,直接测量元器件引脚,这样可以同时发现接线不良的地方。

电源是否短路


调试之前不上电,用万用表测量一下电源的输入阻抗,这是必须的步骤!如果电源短路,会造成电源烧坏或者更严重的后果。在涉及电源部分时,可以用一个 0 欧姆的电阻作为调试方法。上电前先不要焊接电阻,检查电源的电压正常后再将电阻焊接在 PCB 上给后面的单元供电,以免造成上电由于电源的电压不正常而烧毁后面单元的芯片。电路设计中增加保护电路,比如使用恢复保险丝等元件。

元器件安装情况


主要是检查有极性的元器件,如发光二极管,电解电容,整流二极管等,以及三极管的管脚是否对应。对于三极管,同一功能的不同厂家管脚排序也是不同,最好用万用表测试一下。
先做开路、短路测试,以保证上电后不会出现短路现象。如果测试点设置好的话,可以事半功倍。0 欧姆电阻的使用有时也有利于高速电路测试。在以上未通电前的硬件检测做完了以后,才能开始通电检测。

通电检测


  1. 通电观察:通电后不要急于测量电气指标,而要观察电路有无异常现象,例如有无冒烟现象,有无异常气味,手摸集成电路外封装,是否发烫等。如果出现异常现象,应立即关断电源,待排除故障后再通电。



  2. 静态调试:静态调试一般是指在不加输入信号,或只加固定的电平信号的条件下所进行的直流测试,可用万用表测出电路中各点的电位,通过和理论估算值比较,结合电路原理的分析,判断电路直流工作状态是否正常,及时发现电路中已损坏或处于临界工作状态的元器件。通过更换器件或调整电路参数,使电路直流工作状态符合设计要求。



  3. 动态调试:动态调试是在静态调试的基础上进行的,在电路的输入端加入合适的信号,按信号的流向,顺序检测各测试点的输出信号,若发现不正常现象,应分析其原因,并排除故障,再进行调试,直到满足要求。

     测试过程中不能凭感觉,要始终借助仪器观察。使用示波器时,最好把示波器的信号输入方式置于“DC”挡,通过直流耦合方式,可同时观察被测信号的交、直流成分。通过调试,最后检查功能块和整机的各种指标(如信号的幅值、波形形状、相位关系、增益、输入阻抗和输出阻抗等)是否满足设计要求,如必要,再进一步对电路参数提出合理的修正。

电子电路调试中其他工作




  1. 确定测试点:根据待调系统的工作原理拟定调试步骤和测量方法,确定测试点,并在图纸上和板子上标出位置,制作调试数据记录表格等。



  2. 搭设调试工作台:工作台配备所需的调试仪器,仪器的摆设应操作方便,便于观察。特别提示:在制作和调试时,一定要把工作台布置的干净、整洁。



  3. 选择测量仪表:对于硬件电路,应是被调系统选择测量仪表,测量仪表的精度应优于被测系统;对于软件调试,则应配备微机和开发装置。



  4. 调试顺序:电子电路的调试顺序一般按信号流向进行,将前面调试过的电路输出信号作为后一级的输入信号,为最后统调创造条件。



  5. 总体调试:选用可编程逻辑器件实现的数字电路,应完成可编程逻辑器件源文件的输入、调试与下载,并将可编程逻辑器件和模拟电路连接成系统,进行总体调试和结果测试。



    电路调试中注意事项


    调试结果是否正确,很大程度受测试量正确与否和测试精度的影响。为了保证测试的结果,必须减小测试误差,提高测试精度,为此需要注意以下几点: 正确使用测试仪器的接地端。使用地端接机壳的电子仪器进行测试,一起的接地端应和放大器的接地端接在一起,否则仪器机壳引入的干扰不仅会使放大器的工作状态发生变化,而且将使测试结果出现误差。根据这一原则,调试发射极偏置电路时,若需要测试 Vce,不应把仪器的两端直接接在集电极和发射极上,而应分别对地测出 Vc Ve,然后二者相减。若使用干电池供电的万用表测试,由于电表的两个输入端是浮动的,所以允许直接跨接到测试点之间。
    测量电压所用仪器的输入阻抗必须远大于被测处的等效阻抗。若测试仪器输入阻抗小,则在测量时会引起分流,给测试结果带来很大误差。
    测试仪器的带宽必须大于被测电路的带宽。
    正确选择测试点。同一台测试仪器进行测量时,测量点不同,仪器内阻引起的误差将大不同。
    测量方法要方便可行。需要测量某电路的电流时,一般尽可能测电压而不测电流,因为测电压不必改动电路。若需知道某一支路的电流值,可以通过测取该支路上电阻两端的电压,经过换算而得到。
    调试过程中,不但要认真观察和测量,还要善于记录。记录的内容包括实验条件,观察的现象,测量的数据、波形和相位关系等。只有大量的可靠的实验记录与理论结果相比较,才能发现电路设计的问题,完善设计方案。

    调试中排查故障


    要认真查找故障原因,切不可一遇故障解决不了就拆掉线路重新安装。因为如果是原理上的问题,即使重新安装也解决不了问题。
    对于一个复杂的系统来说,要在大量的元器件和线路中准确地找出故障是不容易的。一般故障诊断过程,是从故障现象出发,通过反复测试,做出分析判断,逐步找出故障的。

  6. 常见的故障现象:放大电路没有输入信号,而有输出波形。放大电路有输入信号,但没有输出波形,或者波形异常。串联稳压电源无电压输出,或输出电压过高而不能调整,或输出稳压性能变坏、输出电压不稳等。震荡电路不产生震荡,计数器波形不稳等等。



  7. 产生故障的原因:定型产品使用一段时间后出故障,可能是元件损坏,连线发生短路和断路,或者条件发生变化等等。



  1. 检查故障的方法



  2. 直接观察法:检查仪器的选用和使用是否正确,电源电压的等级和极性是否符合要求;极性元件引脚是否连接正确,有无接错、漏接和互碰等情况。布线是否合理;印刷板是否短线断线,电阻电容有无烧焦和炸裂等。通电观察元器件有无发烫、冒烟,变压器有无焦味,电子管、示波管灯丝是否亮,有无高压打火等。



  3. 用万用表检查静态工作点:电子电路的供电系统,半导体三极管、集成块的直流工作状态(包括元、器件引脚、电源电压)、线路中的电阻值等都可用万用表测定。当测得值与正常值相差较大时,经过分析可找到故障。顺便指出,静态工作点也可以用示波器“DC”输入方式测定。用示波器的优点是,内阻高,能同时看到直流工作状态和被测点上的信号波形以及可能存在的干扰信号及噪声电压等,更有利于分析故障。



  4. 信号寻迹法:对于各种较复杂的电路,可在输入端接入一个一定幅值、适当频率的信号(例如,对于多级放大器,可在其输入端接入 f,1000 HZ 的正弦信号),用示波器由前级到后级(或者相反),逐级观察波形及幅值的变化情况,如哪一级异常,则故障就在该级。



  5. 对比法:怀疑某一电路存在问题时,可将此电路的参数与相同的正常的参数(或理论分析的电流、电压、波形等)进行一一对比,从中找出电路中的不正常情况,进而分析并判断故障点。



  6. 部件替换法:有时故障比较隐蔽,不能一眼看出,如这时你手头有与故障仪器同型号的仪器时,可以将仪器中的部件、元器件、插件板等替换有故障仪器中的相应部件,以便于缩小故障范围并查找故障源。



  7. 旁路法:当有寄生振荡现象,可以利用适当客量的电容器,选择适当的检查点,将电容临时跨接在检查点与参考接地点之间,如果振荡消失,就表明振荡是产生在此附近或前级电路中。否则就在后面,再移动检查点寻找。旁路电容要适当,不宜过大,只要能较好地消除有害信号即可。



  8. 短路法:就是采取临时性短接一部分电路来寻找故障的方法。短路法对检查断路性故障最有效。但要注意对电源(电路)不能采用短路法。



  9. 断路法:断路法用于检查短路故障最有效。断路法也是一种使故障怀疑点逐步缩小范围的方法。例如,某稳压电源因接入一带有故障的电路,使输出电流过大,我们采取依次断开电路的某一支路的办法来检查故障。如果断开该支路后,电流恢复正常,则故障就发生在此支路。
