认识电池电路板设计当中的各个层

文章出处:责任编辑:查看手机网址
扫一扫!认识电池电路板设计当中的各个层扫一扫!
人气:-发表时间:2022-02-16 10:13【

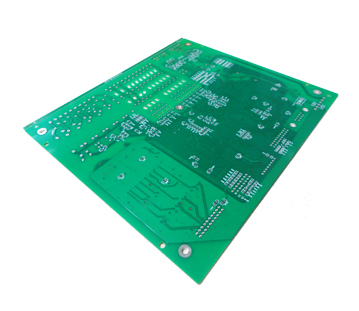

许多人初步了解电池电路板的时候,就会被电路板的各个层吓到,每一个层都有各自的名字和功能,分工严密,内容繁杂,今天就给大家系统的介绍一下吧!

1Mechanical机械层顾名思义,机械层用于机械成型,即整个电池电路板的外观。实际上,当我们谈到机械层时,我们指的是整个电池电路板的外观结构。还可用于设置电路板的外形尺寸、数据标记、对齐标记、装配说明和其他机械信息。该信息根据设计公司或电池电路板制造商的要求而变化。此外,mechanical层可以连接到其他层以一起输出显示。

2Keep out layer(禁止布线层),用于定义元件和布线可有效放置在电路板上的区域。在此层上绘制一个闭合区域作为布线的有效区域。无法在此区域外自动布局和布线。当我们铺设具有电气特性的铜时,禁止布线层定义了边界,也就是说,在我们首先定义了禁止布线层之后,在以后的铺设过程中,我们不可能将具有电气特性的电线铺设在禁止布线层的边界之外。通常将禁止层用作机械层,这实际上是错误的,因此,建议您进行区分,否则板材厂将在每次生产时为您更改属性。

3Signal layer(信号层):信号层主要用于布置电路板上的导线。包括Top layer(顶层)Bottom layer(底层)30MidLayer(中间层)Top层和Bottom层放置器件,内层进行走线。

4Top pasteBottom paste是顶层、底焊盘钢网层,和焊盘的大小是一样大的,这个主要是我们做SMT的时候可以利用来这两层来进行钢网的制作,在刚网上刚好挖一个焊盘大小的孔,我们再把这个钢网罩在电池电路板上,用带有锡膏的刷子一刷就很均匀的刷上锡膏了。

5Top SolderBottom Solder这个是阻焊层,阻止绿油覆盖,我们常说的“开窗”,常规的敷铜或者走线都是默认盖绿油的,如果我们相应的在阻焊层处理的话,就会阻止绿油来覆盖,会把铜露出来。

6Internal plane layer(内部电源/接地层):这种类型的层仅用于多层板,主要用于布置电源线和接地线。我们称之为双层板、四层板和六层板,通常指信号层和内部电源/接地层的数量。

7Silkscreen layer(丝印层):丝印层主要用于放置印制信息,如元件的轮廓和标注,各种注释字符等。

8Multi layer(多层):电路板上焊盘和穿透式过孔要穿透整个电路板,与不同的导电图形层建立电气连接关系,因此系统专门设置了一个抽象的层—多层。一般,焊盘与过孔都要设置在多层上,如果关闭此层,焊盘与过孔就无法显示出来。

9Drill Drawing(钻孔层):钻孔层提供电路板制造过程中的钻孔信息(如焊盘,过孔就需要钻孔)
