线路板拼板的连接方式还得看这3种!
桥连

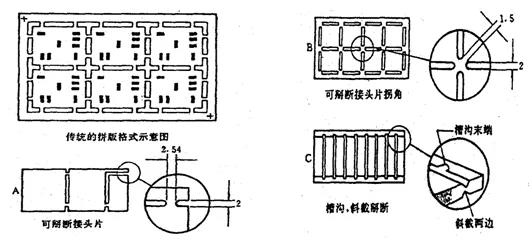

桥连点是线路板的高应力区,容易造成周围焊点和元件的开裂或裂纹。桥连点长度<2.54mm,宽度<2mm。如下图。
V形槽

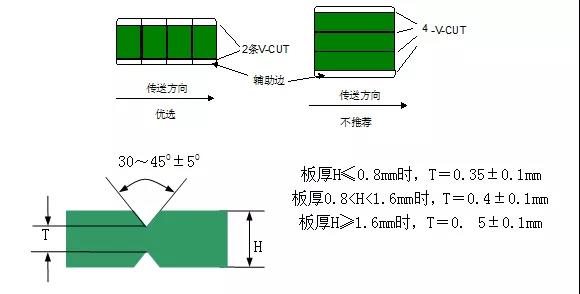

①拼板的线路板厚度应≤3.5mm。平行传送方向的V形槽线数量≤3(对于细长的单板可以例外)。不规则拼板需采用铣槽加V-CUT方式时,铣槽间距应≥2.0mm。双面对刻V形槽—开槽或连接的厚度为板厚的1/3,误差为±0.15mm;角度为30°/45°±5°。上下刀对位精度偏差:±0.076mm。如下图。

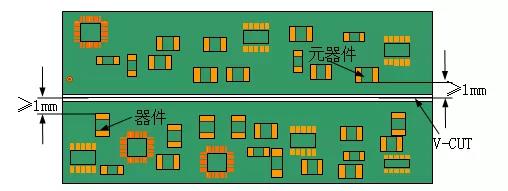

②对于需要机器自动分板的线路板,V-CUT线两面(TOP和BOTTOM面)要求各保留不小于1mm的元器件禁布区,以避免在自动分板时损坏元器件。如下图。(元器件与V-CUT跟5.3.7冲突)

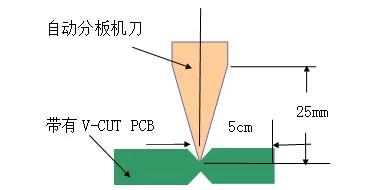

③同时还需要考虑自动分板机刀片的结构,如下图所示。在离板边禁布区5mm的范围内,不允许布局高度高于25mm的元器件。

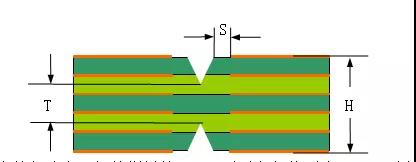

④需考虑到V-CUT的边缘到线路(或PAD)边缘的安全距离“S”,以防止线路损伤或露铜,一般要求S≥0.3mm。如下图所示。
邮票孔

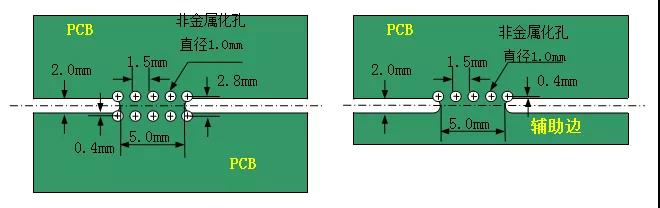

注意搭边应均匀分布于每块拼板的四周,以避免焊接时由于线路板受力不均导致变形。要求邮票孔均为非金属化孔,孔径为1mm,孔之间中心距为1.6~2mm,两组邮票孔之间推荐距离为50mm。邮票孔应打在主体板的边缘处,孔中心位于主体板的板边,且不允许打在弯角处。如下图。
