印制线路板SMOCB工艺
印制线路板厂工程师在审核国外客户的资料时,经常会碰到印制线路板采用SMOBC表面处理工艺,而这个工艺经常会引起工程师们的误解。那么究竟什么是SMOBC呢?就让印制线路板厂为您分析分析吧!

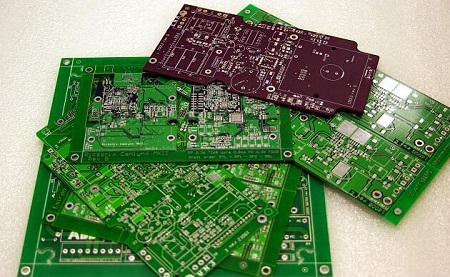

SMOBC-Solder Mask on Bare Copper裸铜线路丝印阻焊油墨。SMOBC板的主要优点是解决了细线条之间的焊料桥接短路现象,同时由于铅锡比例恒定,比热熔板有更好的可焊性和储藏性。
制造SMOBC板的方法很多,有标准图形电镀减去法再退铅锡的SMOBC工艺;用镀锡或浸锡等代替电镀铅锡的减去法图形电镀SMOBC工艺;堵孔或掩蔽孔法SMOBC工艺;加成法SMOBC工艺等。
图形电镀法再退铅锡的SMOBC工艺法相似于图形电镀法工艺,只在蚀刻后发生变化。
双面覆铜箔板 --> 按图形电镀法工艺到蚀刻工序 --> 退铅锡 --> 检查 --> 清洗 --> 阻焊图形 --> 插头镀镍镀金 --> 插头贴胶带 --> 热风整平 --> 清洗 --> 网印标记符号 --> 外形加工 --> 清洗干燥 --> 成品检验 --> 包装 --> 成品。
堵孔法主要工艺流程如下:
双面覆箔板 --> 钻孔 --> 化学镀铜 --> 整板电镀铜 --> 堵孔 --> 网印成像(正像) --> 蚀刻 --> 去网印料、去堵孔料 --> 清洗 --> 阻焊图形 --> 插头镀镍、镀金 --> 插头贴胶带 --> 热风整平 --> 下面工序与上相同至成品。
此工艺的工艺步骤较简单、关键是堵孔和洗净堵孔的油墨。在堵孔法工艺中如果不采用堵孔油墨堵孔和网印成像,而使用一种特殊的掩蔽型干膜来掩盖孔,再曝光制成正像图形,这就是掩蔽孔工艺。它与堵孔法相比,不再存在洗净孔内油墨的难题,但对掩蔽干膜有较高的要求。
SMOBC工艺的基础是先制出裸铜孔金属化双面板,再应用热风整平工艺。
