电路板厂话你知:半金属化孔披锋解决办法
半金属化孔在成型后易产生孔边铜皮翘起、披锋残留等异常,此异常一直是电路板厂机械加工中的一个难题。那么如何解决此类异常呢,下面电路板厂将为您揭晓。

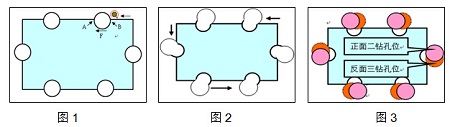

数控机床主轴旋转方向都是顺时针的,如下图1,当锣刀锣到B点的时候,B点受到一个向左的剪切力F,而附着在孔壁上的铜是具有延展性和韧性的,进而造成切割不断现象产生披锋。
大多数情况下,披锋只在B点而不会在A点产生。因为锣刀切割到A点的断面的时候,先切割到A点的孔壁金属化层。A点金属化层同B点的孔壁金属化层一样,会由于金属的延展性发生形变,但A点断面背靠着基材层,有效地防止了金属层的延伸以及金属层与孔壁的脱离。
了解披锋产生原因,我们很容易想到只要我们先将板子反转过来,在B点加钻一个合适的NPTH孔这些问题既可迎刃而解,如图2。(钻机主轴旋转方向也是顺时针的,需将板子反过来钻)
对于机械冲切的半孔板,可采用加二钻和三钻的方式来解决,但钻孔需加在板的正反两面(如图3)。
