浅谈铝基板

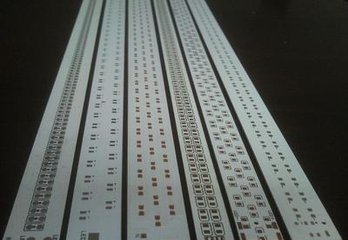

首先什么是铝基板?用铝基材质做的板子叫铝基板,因其散热能力强,因此此类板子常见于 ?
LED照明产品。有正反两面,白色的一面是焊接LED引脚的,另一面呈现铝本色,一般会涂抹导热凝浆后于导热部分接触。
铝基板最常用的为单面板,由三层结构所组成,分别是线路层也就是铜箔,中间是绝缘层也就是铜箔和金属铝的粘合PP片,最后是金属铝基层。其用于高端使用的也有设计为双面板,结构为在单面的基础上,在金属铝基层的下面在压上绝缘层PP片,然后再压上电路层铜箔。极少数应用为多层板,可以由普通的多层板与绝缘层、铝基贴合而成。
与传统的FR-4 比,铝基板能够将热阻降至最低,使铝基板具有极好的热传导性能;与厚膜陶瓷电路相比,它的机械性能又极为优良。
1、符合 RoHs 要求;
2、更适应于 SMT 工艺;
3、在电路设计方案中对热扩散进行极为有效的处理,从而降低模块运行温度,延长使用寿4、命,提高功率密度和可靠性;
5、减少散热器和其它硬件(包括热界面材料)的装配,缩小产品体积,降低硬件及装配成本;将功率电路和控制电路最优化组合;
6、取代易碎的陶瓷基板,获得更好的机械耐久力。
铝基板(金属基散热板(包含铝基板,铜基板,铁基板))是低合金化的 Al-Mg-Si 系高塑性合金板(结构见下图),它具有良好的导热性、电气绝缘性能和机械加工性能,铝基板与传统的FR-4 相比,采用相同的厚度,相同的线宽,铝基板能够承载更高的电流,铝基板耐压可达4500V,导热系数大于2.0,在行业中以铝基板为主。
采用表面贴装技术(SMT);路灯铝基板
●在电路设计方案中对热扩散进行极为有效的处理;
●降低产品运行温度,提高产品功率密度和可靠性,延长产品使用寿命;
●缩小产品体积,降低硬件及装配成本;
●取代易碎的陶瓷基板,获得更好的机械耐久力。
目前,铝基板已经广泛应用于音频设备、电源设备、通讯电子设备、电动机驱动器、汽车、继电器、灯具等行业中。
