我是一名在电路板厂做了五年工程的员工，对于电路板的原理及电路板设计软件比较了解，下面就我个人经验谈谈电路板焊盘的设计。

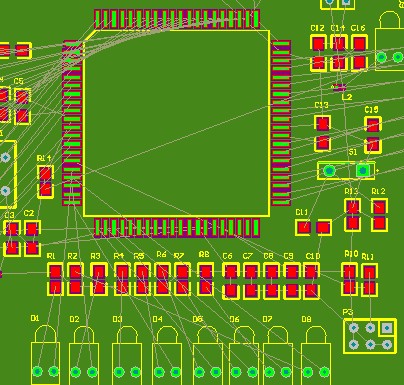

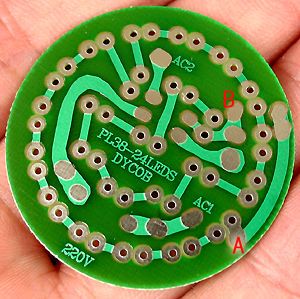

按照焊盘要求进行设计是为了达到最小的直径,该直径至少比焊接终端小孔凸缘的颇大直径大0.5mm。必须按照ANSI/IPC 2221 要求为所有的节点提供测试焊盘.节点是指两个或多个元器件之间的电气连接点.一个测试焊盘需要一个信号名(节点信号名)、与印制电路板的基准点相关的x-y坐标轴以及测试焊盘的坐标位置(说明测试焊盘位于印制电路板的哪一面).需要为SMT提供固定装置的资料,还需要印制电路板装配布局的温合技术,以在“在电路测试固定装置”或通常被称为“钉床固定装置”的帮助下促进在电路中的可测试性。为了达到这个目的，需要：

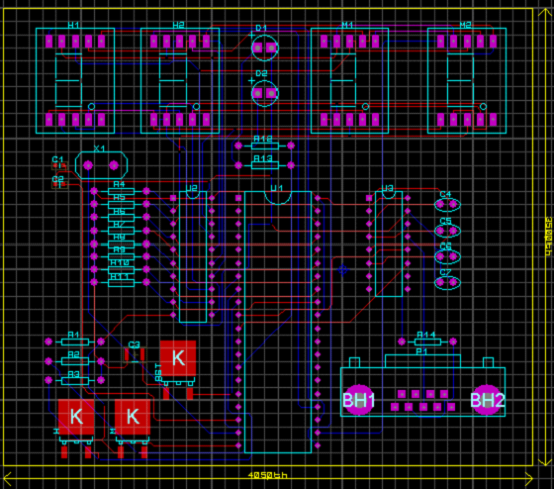

1)专门用于探测的测试焊盘的直径应该不小于0.9mm。

2) 测试焊盘周围的空间应大于0.6mm而小于5mm，如果元器件的高度大于6.7mm，那么测试焊盘应置于该元器件5mm以外。

3) 在距离印制电路板边缘3mm以内不要放置任何元器件或测试焊盘。

4) 测试焊盘应放在一个网格中2.5mm孔的中心，如果有可能，允许使用标准探针和一个更可靠的固定装置。

5) 不要依靠连接器指针的边缘来进行焊盘测试，测试探针很容易损坏镀金指针。

6) 避免镀通孔-印制电路板两边的探查，把测试尖端通过孔放到印制电路板的非元器件/焊接面上。
