神作:将心中的女神印在线路板上
最近线路板小编发现一个大神级创作——将心目中的女神印在线路板上!接下来就给大家分享点干货:如何让你心目中的女神出现在电路板上?
首先你得有一张女神的照片

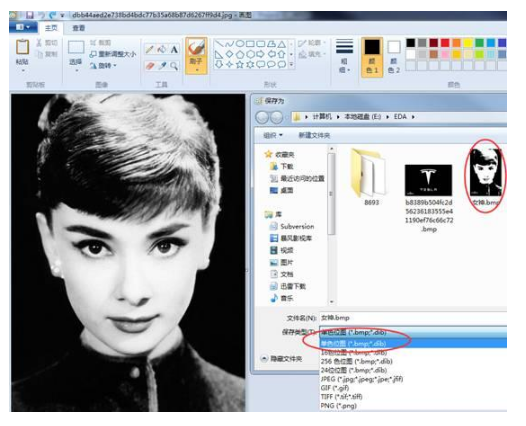

然后使用Windows自带软件“画图”打开这张图片。将其另存为.bmp格式的单色位图
从而得到女神.BMP。你也可以在使用画图进行编辑图片。手残党可以放弃了

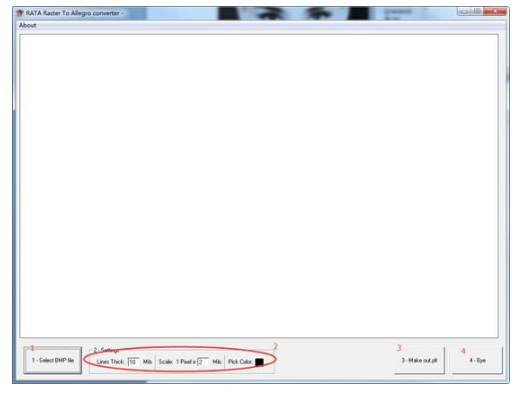

然后打开RATA按照
图中标注的1-4步进行格式转换
第一步:选着导入的图片文件。
第二步:设置线宽以及像素是多少mil的比例。
第三步:导出out.plt
第四步:关闭吃此软件
到此处前期处理的都已完成。接下来我们就要将我们的女神“画”在电路板上了

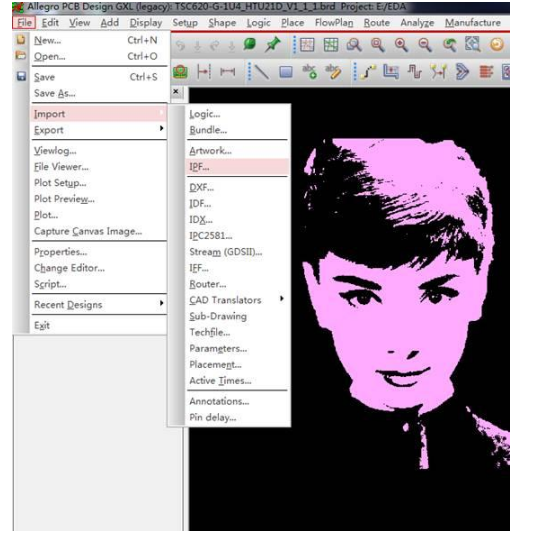

打开你的BRD文件。选择import→IPF.. 选择out.plt导入。如下图
那么到这我们的女神就到我们的PCB里了。是不是很漂亮呀!
这里需要注意下。因为做在电路板上是在板子的表层丝印层,一般情况下在导入时将其放在top-silkscreen。放置完成后选Edit→change 将线宽改小。这样看起来更细腻。

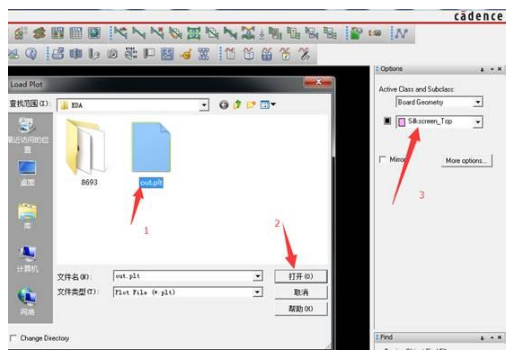

选择层面需注意。此功能是选择导入的文件之后然后在options中选择放置的层面。
如下图。点击打开后直接选择所放置层面。
由于板子的大小不确定,导入后可能会出现大小不合适。此时你就需要另一个功能

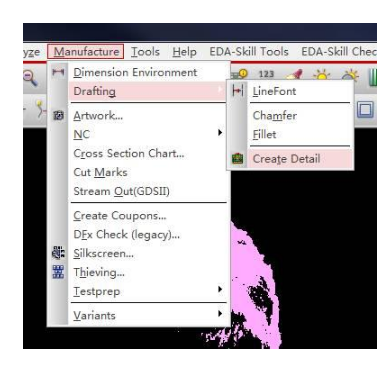

选择Manufacture→Drafting→Creat Detail 此功能可将丝印,焊盘等进行放大缩小,并更改到其他层面
请点击此处输入图片描述

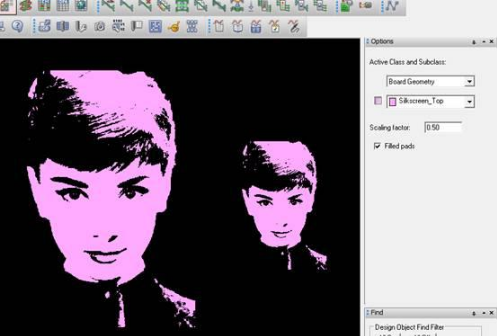

下图为缩放了0.5倍之后的效果。
至此全部工作都以完成。学会了赶紧找女神的照片去。这样你的电路板绝对的独一无二!
