湿气是对线路板电路板最普遍、最具破坏性的主要因素。过多的湿气会大幅降低导体间的绝缘抵抗性、加速高速分解、降低Q值、及腐蚀导体。我们常常看到线路板电路板金属部分起了铜绿就是没有涂覆三防漆金属铜与水蒸气、氧气共同其化学反应引起的。

将三防漆涂覆在印刷电路板及零组件上，当可能受到操作环境不利因素影响时，可以降低或消除电子产品性能衰退状况。若这种三防漆能维持其作用达到一段令人满意的时间,比如大于产品的使用期限，便可视为已达其涂覆目的。

三防漆成分

丙烯酸产品　　

丙烯酸类三防漆柔韧性强可提供全面的保护。由于它是单组份系统，有着附着力好，操作简单，对设备和条件要求的不高，施工方便，高透明度，高亮度，操作周期短等特点，因而它们易于使用也易于清除。有些丙烯酸产品满足军事标准，它们干燥迅速而不干化，可用配套的有机溶剂将其清除，所以这类线路板三防漆是市场上用途最广也是最有效的产品之一。

三防漆有毒吗　　

三防漆是否有毒取决于使用的三防漆稀释剂和溶剂的类型，如果三防漆使用甲苯、二甲苯做稀释剂，这种化学品对人体有害，如果采用脂类、醇类等危害较小。二甲苯具有中等毒性，对眼及上呼吸道有刺激作用，高浓度时，对中枢系统有麻醉作用。
　
尽管现在市场上出现许多号称环保三防漆，但是在实际使用中，我们依然有必要做好防护措施，使用时佩戴防毒面具等。

三防漆使用工艺有下列四种：

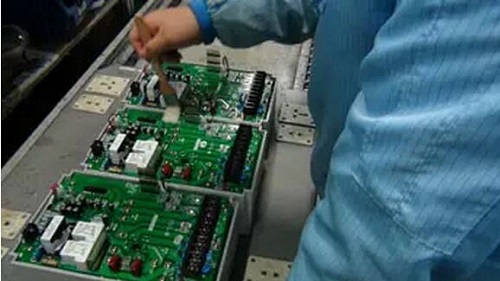

1、刷涂——使用普遍，可在平滑的表面上产生出极好的涂覆效果。

2、喷涂——使用喷雾罐型产品可方便地应用于维修和小规模的生产使用，喷枪适合于大规摸的生产，但是这两种喷涂方式对于操作的准确性要求较高，且可能产生阴影(元器件下部未覆着三防漆的地方)。　

3、自动浸涂——浸涂可确保完全的覆膜，且不会造成因过度喷涂而导致的材料浪费。

4、选择性涂覆着膜——涂覆准确且不浪费材料，适用于大批量的覆膜，但对涂覆设备的要求较高。最适用于大批量的覆膜。使用一个设定好的XYZ程序，可减少遮盖。线路板板喷漆时，有很多接插件不用喷漆。贴胶纸太慢而且撕的时候有太多残留的胶，可考虑按接插件形状、大小、位置，做一个组合式的罩子，用安装孔定位。罩住不用喷漆部位。

三防漆操作工艺要求

1、清洁和烘板，除去潮气和水分。须先将欲涂物件表面的灰尘,潮气和油污除净，以便其充分发挥其保护效能。彻底的清洗可确保腐蚀性的残余物被完全清除，并使三防漆很好地粘着在线路板表面。烘板条件：60°C，10-20分钟，在烘箱中取出后趁热涂敷效果更佳;

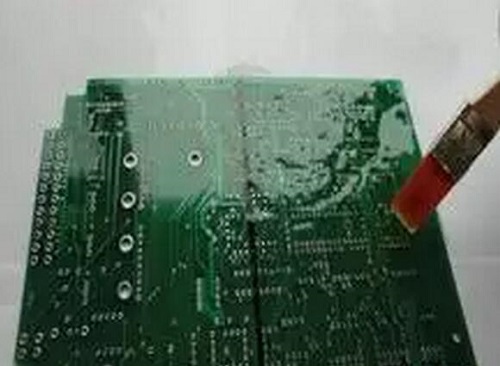

2、用刷涂的方法涂覆，刷涂面积应比器件所占面积大，以保证全部覆盖器件和焊盘;

3、刷涂时板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，0.1-0.3mm之间为宜。

4.在刷涂和喷涂之前，保证稀释的产品充分搅拌，并在刷涂或喷涂之前，放置2小时。使用高品质天然纤维刷，在室温情况下轻轻刷涂浸涂。如使用机械，应测量涂料的粘度(用粘度剂或流量杯)，可使用稀释剂调整粘度。

5.线路板组件应垂直浸入涂料糟中。连接器不要浸入，除非经过仔细遮盖，线路板应浸入1分钟，直至气泡消失，然后缓慢拿出。线路板表面会形成一层均匀膜层。应让大部分涂料残留物从线路板上流回浸膜机。TFCF有不同的涂覆要求。线路板或元器件浸入速度不宜太快，以免产生过多气泡。

6.浸涂结束后再次使用时，若表面有结皮现象，将表皮除去，可继续使用。

7.刷涂后平放在支架上，准备固化，需要用加热的方法是涂层加速固化。如果涂层表面不平或含有气泡，在放入高温炉内固化应在室温下多放置些时间以便让溶剂闪蒸出来。

注意事项：

1、如果希望得到较厚的涂层，最好通过涂两层较薄的涂层来获得——且要求必须在第一层完全晾干后才允许涂上第二层。

2、在往线路板上涂涂料时，一般连接器、软件插座、开关、散热器、散热区域、插板区域等是不允许有涂覆材料的, 建议使用可撕性防焊胶遮盖。

3.膜层的厚度：膜层的厚度取决于应用方法。稀释剂的加入量大，胶的粘度低，涂胶的厚度薄;反之，胶的粘度高，涂胶的厚度厚。

4.所有涂覆作业应不低于16℃及相对湿度低于75%的条件下进行。线路板作为复合材料会吸潮。如不去潮，三防漆不能充分起保护作用。预干、真空干燥可去除大部分湿气

修复已经涂覆的器件方法

　　
如果修复已经涂覆的器件，只需将焊接电烙铁直接接触涂层就可去掉该元器件，装上新的元器件后，再将该区域用刷子或溶剂清洗干净，然后干燥，重新用涂料涂覆好。
