线路板IPC-A-600中对板边缺口的的允收
在上一篇中有对线路板品质允收级别的定义做初步描述,今天简略将IPC1、2、3级标准中对板边缺口的允收标准作粗略介绍

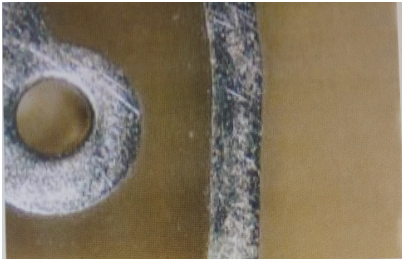

1. 第1、2、3级皆为理想情况
板边状况-----光滑无缺口光滑无缺口

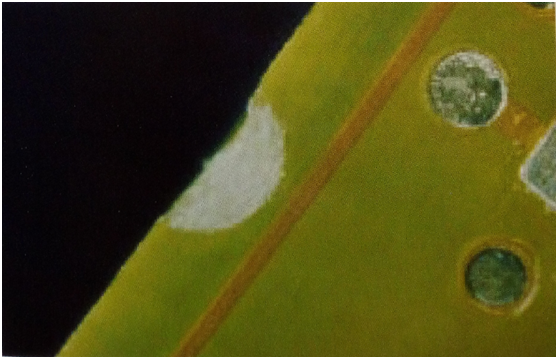

2. 第1、2、3级皆为允收
板边粗糙但未破边;
板边有缺口,但尚未逼近板边至最近导体距离50%的极限,或相距在2.5mm以外,两者取其数字较小者(即从严处理)

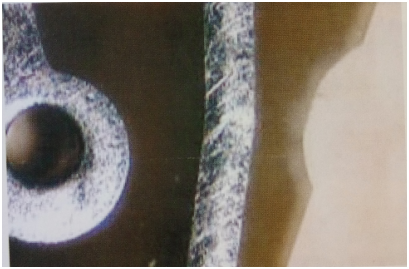

3. 第1、2、3级皆不合格
所出现的缺点既不符合或已超出上列标准
