电源线路板厂家“冷”知识:0欧姆电阻的十二种妙用
在电路中,经常能够看到0欧的电阻,就是这个不起眼的0欧姆电阻,往往令新手们摸不着头脑。在电路中的0欧姆电阻,其作用相当于导线,既然如此,为什么还要特意为它空出来一块地方呢?零欧姆电阻又称为跨接电阻器,是一种特殊用途的电阻,严格来说,O欧姆电阻的阻值并非是绝对的零,所以它和常见的贴片电阻一样有误差精度。下面电源线路板厂家为大家总结了一些电路中0欧姆电阻的妙用。

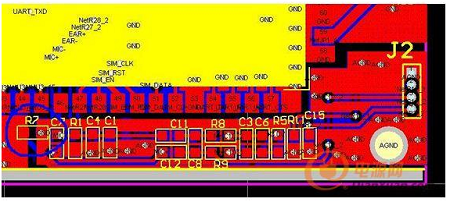

1、在电路中没有任何功能,只是在PCB上为了调试方便或兼容设计等原因。
2、可以做跳线用,如果某段线路不用,直接不贴该电阻即可(不影响外观)。
3、在匹配电路参数不确定的时候,以0欧姆代替,实际调试的时候,确定参数,再以具体数值的元件代替。
4、如果要测某部分电路的耗电流,可以去掉0ohm电阻,接上电流表,这样方便测耗电流。
5、在布线时,如果实在布不过去了,也可以加一个0欧的电阻。
6、在高频信号下,充当电感或电容。(与外部电路特性有关)电感用,主要是解决EMC问题。如地与地,电源和IC Pin间。
7、单点接地(指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。)
8、熔丝作用。
9、拟地和数字地单点接地。
10、跨接时用于电流回路
当分割电地平面后,造成信号最短回流路径断裂,此时,信号回路不得不绕道,形成很大的环路面积,电场和磁场的影响就变强了,容易干扰/被干扰。在分割区上跨接0欧电阻,可以提供较短的回流路径,减小干扰。
11、配置电路
一般,产品上不要出现跳线和拨码开关。有时用户会乱动设置,易引起误会,为了减少维护费用,应用0欧电阻代替跳线等焊在板子上。空置跳线在高频时相当于天线,用贴片电阻效果好。
12、其他用途:布线时跨线;调试/测试用;临时取代其他贴片器件;作为温度补偿器件;
0欧姆电阻的设置,其实更多时候是为了满足EMC的设计需求,此外,由于其比过孔的寄生电感要小,通常过孔会影响地平面的。根据电流的不同,也要选择不同尺寸的0欧姆电阻。一般1A的选0603,2A的选0805。
