电路板是电子设备的关键基础部件，它通过导电线路和绝缘基材构建电路连接，实现电子元件间的信号传输与电力分配，并且其种类多样，包括硬板、软板及软硬结合板等，以满足不同电子设备在功能、体积、柔性等方面的差异化需求，其设计、材料与制造工艺的持续创新推动着电子科技不断向前发展。

PCB电路板的可靠性测试是保证产品质量和性能的关键环节，涵盖了电气性能、机械性能、环境适应性等多个方面。

这些测试能够在设计、制造和使用阶段发现潜在问题，从而提高产品的稳定性和使用寿命。

以下是主要的可靠性测试内容及其详细介绍。

电气性能测试

(1) 导通测试

目的：检查PCB的线路是否存在断路或短路。

方法：使用电路测试仪对每个导电路径进行测试，确保电气连接符合设计要求。

关键点：多层板特别需要重点检测内层线路。

(2) 绝缘电阻测试

目的：验证不同导体之间的绝缘性能。

方法：在两导体之间施加一定的直流电压，测量其绝缘电阻值。

指标：绝缘电阻通常要求在兆欧级别以上，具体值依据产品用途而定。

(3) 耐压测试

目的：确保PCB能够承受规定的高电压而不会发生击穿。

方法：在导体之间施加高于正常工作电压的电压，并观察是否发生击穿或放电现象。

应用：广泛用于高压电路板的验证。

(4) 阻抗测试

目的：检测PCB的特性阻抗是否符合设计值。

方法：使用网络分析仪测量特定频率下的阻抗值。

应用：在高频电路或高速数字电路中尤为重要。

PCB机械性能测试

(1) 剥离强度测试

目的：评估PCB铜箔与基板之间的附着力。

方法：通过剥离试验机测量剥离铜箔所需的力。

重要性：关系到电路板在应力条件下的长期可靠性。

(2) 弯曲测试

目的：评估PCB的柔性和抗断裂能力。

方法：在规定的角度和频率下弯曲电路板，观察其是否断裂或失效。

应用：特别重要于柔性电路板（FPC）。

(3) 热应力测试

目的：验证PCB在高温条件下的机械强度和电气性能。

方法：使用焊接热冲击或回流焊测试模拟高温环境。

关注点：过孔（vias）和焊点的开裂或剥离问题。

环境适应性测试

(1) 高温老化测试

目的：评估PCB在高温条件下的长期性能。

方法：将PCB置于高于工作温度的环境中（如125°C）进行持续加热，并观察其性能变化。

指标：关注线路的导电性、绝缘性能及焊点可靠性。

(2) 湿热试验

目的：验证PCB在高湿环境下的可靠性。

方法：将PCB放置在高湿度（如85%RH）和高温（如85°C）环境中，并测量其电气性能和物理变化。

结果：观察是否出现吸湿膨胀、漏电或腐蚀。

(3) 盐雾测试

目的：评估PCB的抗腐蚀能力，特别是表面涂层的防护效果。

方法：在盐雾环境中暴露一定时间后检查PCB的表面状况。

应用：对军用、海洋环境产品尤为重要。

(4) 热循环测试

目的：检测PCB在极端温度变化下的可靠性。

方法：在高低温之间交替循环（如-40°C到125°C），检测是否出现裂纹、分层或性能衰减。

应用：广泛用于汽车和航空航天领域。

(5) 紫外老化测试

目的：评估PCB在紫外线照射下的抗老化性能。

方法：在UV灯下模拟阳光暴晒条件，检测PCB涂层是否出现开裂或变色。

应用：户外设备需要重点关注。

线路板化学性能测试

(1) 离子污染测试

目的：检测PCB表面的离子污染水平，评估其可能导致的电迁移风险。

方法：通过溶剂浸泡和电导率测量评估污染程度。

标准：常见的国际标准为IPC-TM-650。

(2) 表面涂层附着力测试

目的：验证防护涂层的附着性能。

方法：通过拉伸或刮擦试验评估涂层是否易脱落。

关注点：影响PCB的耐腐蚀性和电气隔离性能。

特殊应用测试

(1) EMI/EMC测试

目的：评估PCB的电磁干扰（EMI）和抗干扰（EMC）性能。

方法：在屏蔽室中使用天线和探头对PCB进行电磁特性测试。

重要性：对于无线设备和通信设备尤为关键。

(2) 焊接可靠性测试

目的：评估焊点的强度和可靠性。

方法：通过剪切测试或疲劳试验，验证焊点在应力和热循环下的性能。

应用：特别在SMT（表面贴装技术）工艺中重要。

(3) 过孔可靠性测试

目的：检测过孔在热冲击、机械应力条件下的完整性。

方法：对过孔进行显微切片分析，或施加高电流进行应力测试。

关注点：过孔镀层厚度和粘附质量。

失效分析

当PCB测试中发现问题时，通常需要进行失效分析，分析方法包括：

显微切片观察：分析内部结构和缺陷。

扫描电子显微镜（SEM）：检查微观结构和表面形貌。

能量色散光谱（EDS）：分析材料成分。

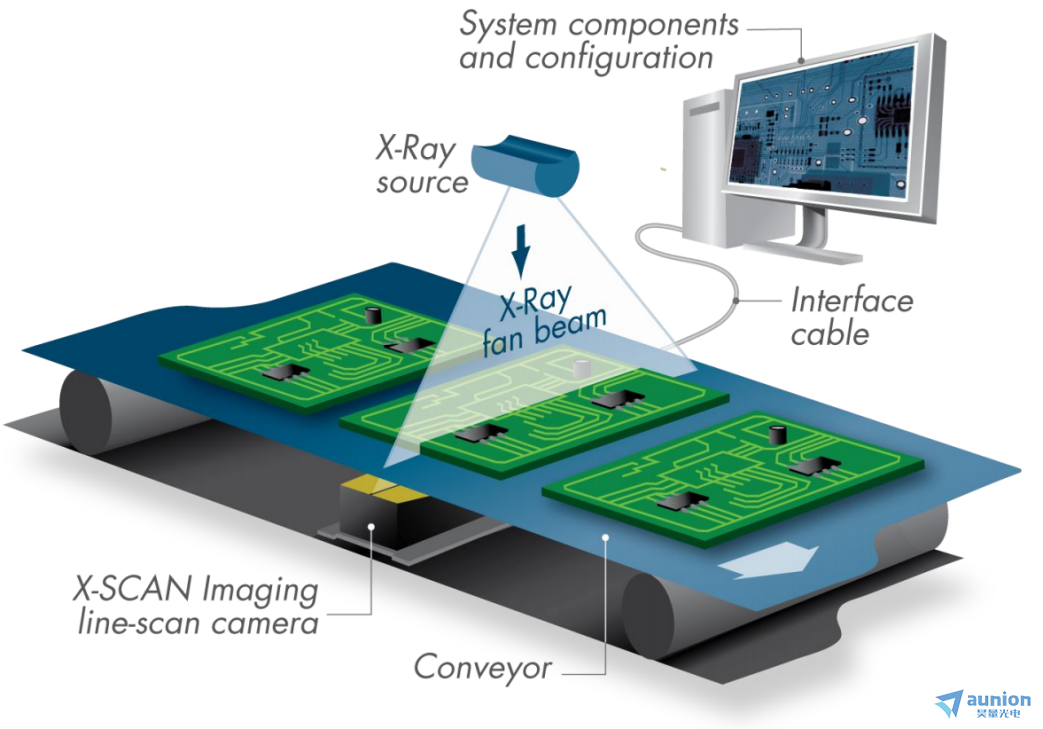

X射线检测：定位内部断路或空洞。

热成像分析：定位高温失效点。

PCB的可靠性测试内容覆盖广泛且具有深度，具体选择和组合测试方法需要根据产品用途、工作环境和设计要求制定。

系统性的测试能够显著提高产品的稳定性和质量，是现代电子工业中的关键环节。
