  怎么样的5G线路板才能承受住100 A的电流?

方法一:5G线路板上走线

  要弄清楚5G线路板的能力,我们首先从PCB结构下手。以 双层PCB为例,这种板通常是三层式结构:铜皮、板材、铜皮。

  铜皮也就是PCB中电流、信号要通过的路径。根据中学物理知识可以知道一个物体的电阻与材料、横截面积、长度有关。

  由于我们的 电流是在铜皮上走,所以电阻率是固定的。横截面积可以看作铜皮的厚度,也就是PCB加工选项中的铜厚。

  通常铜厚以OZ来表示,1OZ的铜厚换算过来就是35um,2OZ是70um,依此类推。那么可以很轻易地得出结论:在PCB上要通过大电流时,布线就要又短又粗,同时PCB的铜厚越厚越好。

  实际在工程上,对于布线的长度没有一个严格的标准。工程上通常会用:铜厚,这三个指标来衡量PCB板的载流能力。

以下两个表可以参考:

  从表中可以大约知道1OZ铜厚的电路板,在10℃温升时,100mil (2.5mm) 宽度的导线能够通过4.5A的电流。并且随着宽度的增加,PCB载流能力并不是严格按照线性增加,而是增加幅度慢慢减小,这也是和实际工程里的情况一致。如果提高温升,导线的载流能力也能够得到提高。

  通过这两个表,能得到的PCB布线经验是:增加铜厚、加宽线径、提高PCB能够增强5G线路板的载流能力。那么如果要走100A的电流,可以选择4OZ的铜厚,走线宽度设置为15mm,双面走线,并且增加散热装置,降低PCB的温升,提高稳定性。

方法二:接线柱

  除了在PCB上走线之外,还可以采用接线柱的 方式走线。

  在5G线路板上或产品外壳上固定几个能够耐受100A的接线柱如:表贴螺母、PCB接线、铜柱等。然后采用铜鼻子等接线端子将能承受100A的导线接到接线柱上。这样大电流就可以通过导线来走。

方法三:定做铜排

  甚至,还可以定做铜排。使用铜排来走大电流是工业上常见的做法,例如,服务器机柜等应用都是用铜排来走大电流。

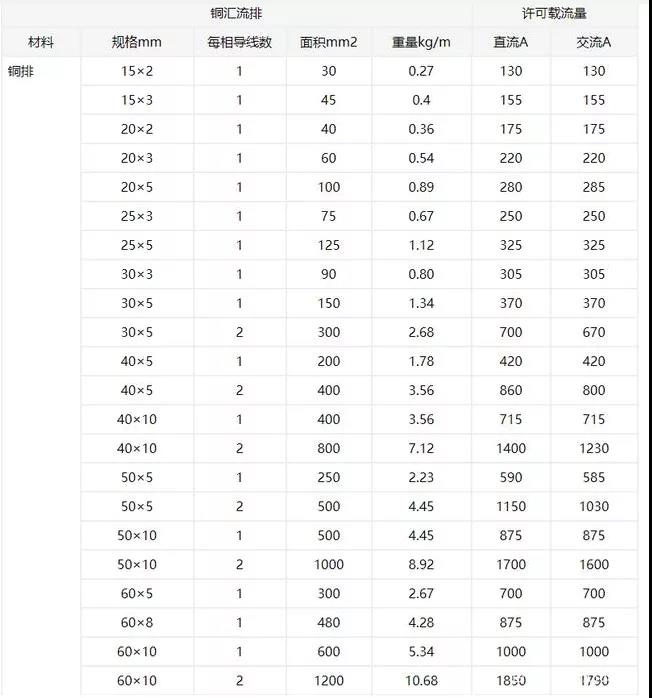

附铜排载流能力表:

方法四:特殊工艺

  另外还有一些比较特殊的PCB工艺,国内不一定能找得到加工的厂家。

 就有一种PCB,采用3层铜层设计,顶层和底层是信号布线层,中间层是厚度为1.5 mm的铜层,专门用于布置,这种PCB可以轻易做到小体积过流100A以上。
