电池线路板保护板的工作原理

文章出处:百能网责任编辑:龚爱清查看手机网址
扫一扫!电池线路板保护板的工作原理扫一扫!
人气:-发表时间:2016-12-28 09:08【

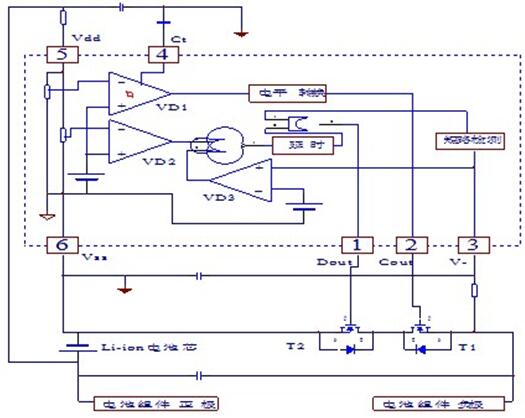

电池线路板保护板的工作原理图:

如图中,IC由电芯供电,电压在2v-5v均能保证可靠工作。

1、过充保护及过充保护恢复

当电池被充电使电压超过设定值VC(4.25-4.35V,具体过充保护电压取决于IC)后,VD1翻转使Cout变为低电平,T1截止,充电停止.当电池电压回落至VCR(3.8-4.1V,具体过充保护恢复电压取决于IC)时,Cout变为高电平,T1导通充电继续, VCR必须小于VC一个定值,以防止频繁跳变。

2、过放保护及过放保护恢复

当电池电压因放电而降低至设定值VD(2.3-2.5V,具体过充保护电压取决于IC)时, VD2翻转,以短时间延时后,使Dout变为低电平,T2截止,放电停止,当电池被置于充电时,内部或门被翻转而使T2再次导通为下次放电作好准备。

3、过流、短路保护

当电路充放回路电流超过设定值或被短路时,短路检测电路动作,使MOS管关断,电流截止。
