电路图上和PCB板上的GND(Ground)代表地线或0线，GND就是公共端的意思，也可以说是地。所谓PCB板接地，就是将所有地线连到电源地线。而从各个电路的地线连接到地平面可以采取很多做法，下面请随PCB厂一起来了解一下吧！

一、PCB板单点和多点接地方式

　　① 单点接地：所有电路的地线接到地线平面的同一点，分为串联单点接地和并联单点接地。
　　② 多点接地：所有电路的地线就近接地，地线很短适合高频接地。
　　③ 混合接地：将单点接地和多点接地混合使用。

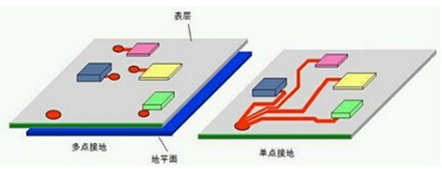

在低频率、小功率和相同电源层之间，单点接地是最为适宜的，通常应用于模拟电路之中；这里一般采用星型方式进行连接降低了可能存在的串联阻抗的影响，如图8.1右半部分所示。高频率的数字电路就需要并联接地了，在这里一般通过地孔的方式可较为简单的处理，如图的左半部分所示；一般所有的模块都会综合使用两种接地方式，采用混合接地的方式完成电路地线与地平面的连接。

　　二、PCB板混合接地方式

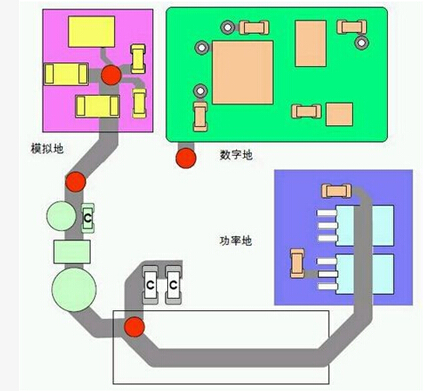

　　如果不选择使用整个平面的作为公共的地线，比如模块本身有两个地线的时候，就需要进行对地平面进行分割，这往往与电源平面有相互作用。地之间的连接方法如下：
　　① 地间电路板普通走线连接：使用这种方法可以保证在中两个地线之间可靠的低阻抗导通，但仅限于中低频信号电路地之间的接法。
　　② 地间大电阻连接：大电阻的特点是一旦电阻两端出现压差，就会产生很弱的导通电流，把地线上电荷泄放掉之后，最终实现两端的压差为零。
　　③ 地间电容连接：电容的特性是直流截止和交流导通，应用于浮地系统中。
　　④ 地间磁珠连接：磁珠等同于一个随频率变化的电阻，它表现的是电阻特性。应用于快速小电流波动的弱信号的地与地之间。
　　⑤ 地间电感连接：电感具有抑制电路状态变化的特性，可以削峰填谷，通常应用于两个有较大电流波动的地与地之间。
　　⑥ 地间小电阻连接：小电阻增加了一个阻尼，阻碍地电流快速变化的过冲；在电流变化时候，使冲击电流上升沿变缓。
