PCB厂话你知--线路板的gerber274x如何导入到CAM350

文章出处:刘才林责任编辑:刘才林查看手机网址
扫一扫!PCB厂话你知--线路板的gerber274x如何导入到CAM350扫一扫!
人气:-发表时间:2015-01-10 08:56【

很多线路板设计者不清楚自己用设计软件(protel,powerpcb)制作出来的资料在PCB厂是如何打开的。下面我们手把手教你如何将线路板的gerber274x如何导入到最常用的CAM350中。

1、首先从线路板设计软件中导出gerber,存放到如”d:/线路板资料”文件夹下面:

2、打开线路板厂使用的CAM辅助软件CAM350,选择File->Import-Gerber date

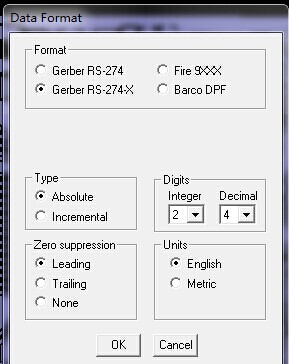

3、在弹出的窗口中选择GERBER格式,gerber274x

4、点击红色框中的地方,弹出选择框,选择建立好的文件夹”d:/线路板资料”


5、点击OK,则文件正式导入完成

6、此时便可以如下图,一层一层的查看线路板的资料


7、如果线路板资料导入进去看到的图形不正确,则需要更改格式,更改type,zero suppression、digits、units.



此时,我们就可以通过线路板辅助软件CAM350来检查我们从设计软件中导出来的GERBER是否正确.
