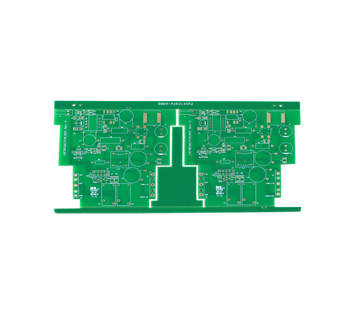

PCB电路板是什么

pcb又称印刷电路板，是电子元器件电气连接的提供者。它的发展已有100多年的历史了；它的设计主要是版图设计；采用电路板的主要优点是大大减少布线和装配的差错，提高了自动化水平和生产劳动率。

汽车电路板的基本设计过程可分为以下三个步骤：

（1） 电路原理图的设计：电路原理图的设计主要是利用Protel DXP的原理图编辑器来绘制原理图。

（2）生成印刷电路板报表：印刷电路板设计完成后，还需生成各种报表，如生成引脚报表、电路板信息报表、网络状态报表等，最后打印出印刷电路图。

（3）印刷电路板的设计：印刷电路板的设计即我们通常所说的PCB设计，它是电路原理图转化成的最终形式。

PCB电路板的组成

1、线路板与图面的接待：线路是作为原件之间导通的工具，在设计上会另外设计大铜面作为接地及电源层。

　2、介电层：用来保持线路及各层之间的绝缘性，俗称为基材。

　3、孔（Through hole / via）：导通孔可使两层次以上的线路彼此导通，较大的导通孔则作为零件插件用，另外有非导通孔（nPTH）通常用来作为表面贴装定位，组装时固定螺丝用。

　4、防焊油墨（Solder resistant /Solder Mask） ：并非全部的铜面都要吃锡上零件，因此非吃锡的区域，会印一层隔绝铜面吃锡的物质（通常为环氧树脂），避免非吃锡的线路间短路。根据不同的工艺，分为绿油、红油、蓝油。

PCB电路板的设计注意事项

　　一、 天线部分设计

　　1、蓝牙IC到天线走线要圆滑或者走直线；

　　2、天线有效部分的周围及其下层（即背面）不应有元器、布线和铺铜；

　　二、走线原则

　　1、高速信号走线尽量短，关键信号走线尽量短；

　　2、一条走线不要打太多的过孔，不要超过两个过孔；

　　3、走线拐角应尽可能大于90度，杜绝90度以下的拐角，也尽量少用90度拐角；

　　4、双面板布线时，两面的导线宜相互垂直、斜交、或弯曲走线，避免相互平行，以减少寄生耦合；
