印制线路板的UL标识和应用
UL是美国的安全检验机构,全称是Under-writers Laboratories Inc,即保险实验室公司的缩写。它是美国和全球享有盛名,并成为世界最大,历史最长,威信最高的安全检定机构。下面请随PCB厂家一起来了解一下印制线路板的UL标识和应用吧!
一.UL796标准
UL针对印制线路板的安全专门制定了UL796标准,得到美国国家标准化协会批准。UL796规定了PCB厂要获得UL认证时,必须制作的标准试样图形,包括以下三种图形。只用当以下样品全部通过UL的严格测试后,才能够获得UL认证。

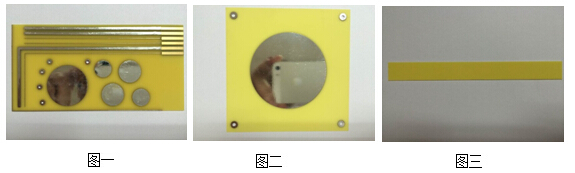

图一:样品需测试的项目有热冲击、粘结强度、电镀附着力、绝缘材料测定测试。
图二:样品需测试的项目有分层测试、微切片测试。
图三:样品需测试的项目有燃烧测试、热冲击测试。
二.认识UL标识
以深联电路为例:
(1)“”为深联电路的公司LOGO,也是在UL注册的公司识别标识;
(2)“E234156”为深联电路的UL文档号,此文档号如身份证号码一样为唯一标识;
(3)“SL-D、SL-M”标识为深联电路在UL注册的型号,分别代表单层板(包括FR-4的单面板和双面板)和多层线路板;
(4)”表示元器件的安全标志,“”中的“C、US”表示分别满足加拿大和美国的UL标准;
(5)“94V-0”表示印制线路板阻燃等级,属最高级别;
(6)有部分客户要求在标识中增加“▲”符号,此符号表示标记的印制线路板产品完全遵守并承担UL976标准所需求的性能水平责任。
以上各项,(1)(3)必须加到印制线路板上(蚀刻或丝印字符在PCB上均可)。其余各项根据客户要求选择添加。
