制作高密度多层线路板用的曝光底片种类
为了经济方面的因素,多数的多层线路板制作程序会使用胶片型底片。胶片所呈现的问题是,平整度、透光性、保护膜、吸水性、尺寸安定性、涨缩系数等可能的制程影响。相对于胶片的这些问题,使用玻璃底片就可以避开大部分的问题。
但是因为玻璃底片的制作成本相当昂贵,固然底片操作正常一般寿命都会很长,但是面对产品设计的变异快速以及用量高低的因素考虑,是否使用玻璃底片,就是一个值得谨慎考虑的事情。尤其电路板生产所使用的玻璃底片尺寸较大,又采取接触式的曝光模式操作,因此困难度、安全性以及经济因素都是应该考虑的事项。

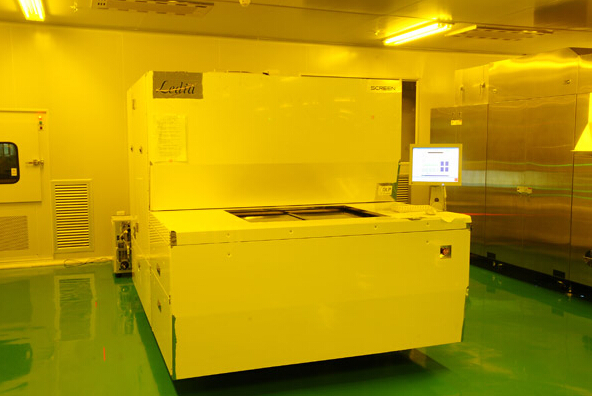

如果是使用玻璃底片的曝光机,曝光框的设计都有特定的做法,因此并非各机种都可使用玻璃底片。也因此,如果要作高精密度的多层线路板或是载板,必须要注意到自有的曝光机是否有相关的能力。
至于玻璃底片方面也分为乳胶、铬金属两种材质,多数的工程资料都说铬金属底片有较佳的耐用性,又因为药膜厚度较薄有利于量产品的曝光品质。但是铬金属底片的制作费用较高,同时铬金属会有导电性,因此当有静电现象时底片会受到放电效应而受损,这必须在机械及操作方面及操作方面下工夫才能使用。因此如果制作数量不大或者解析度不需要那样高的产品,用铬金属底片未必是必要的做法。
对于线宽间距约到达50/50um或更细密线路的制作者而言,使用玻璃底片与否会是一个重大的考验。因为并非使用了玻璃底片,所有的问题就都迎刃而解,对于曝光及尺寸的操控性是否良好,仍然是整体线路品质的要件。
对于一些经验丰富作业纪律好的公司,其实使用塑胶底片制作约50/50um的线路产品,仍然可以作出不错的良率。因此,使用玻璃底片的必要性并不仅只是线路精度的问题而已,一般最在乎的其实是位置稳定度的问题。
另外关于位置稳定度的问题,其实应该说是搭配性的稳定度问题。这方面的问题其实也有很多的因素影响他它的结果,包括了电路板的尺寸稳定度、底片的尺寸稳定度、曝光机的稳定度、操作与架设底片的稳定度、环境的稳定度等因素。这些问题其实十分复杂,而且没有一套泛用的技术方法可以作为改进的准则,因此各线路板厂家都必须有自己的技术团队进行整合。因为高密度多层线路板的允许公差较小,因此这方面的难度会比一般的电路板高一些。
