【图解】教你认识线路板上的电子元件

文章出处:Ofweek责任编辑:邓灵芝查看手机网址
扫一扫!【图解】教你认识线路板上的电子元件扫一扫!
人气:-发表时间:2017-07-05 10:36【

线路板上电子元件有着不同的封装类型,不同类的元件外形一样,但内部结构及用途是大不一样的,比如TO220封装的元件可能是三极管、可控硅、场效应管、或双二极管。

TO-3封装的元件有三极管,集成电路等。二极管也有几种封装,玻璃封装、塑料封装及螺栓封装,二极管品种有稳压二极管、整流二极管、隧道二极管、快恢复二极管、微波二极管、肖特基二极管等,这些二极管都用一种或几种封装。贴片元件由于元件微小有的干脆不印字常用尺寸大多也就几种,所以没有经验的人很难区分,但贴片二极管及有极性贴片电容与其它贴片则很容易区分,有极性贴片元件有一个共同的特点,就是极性标志。

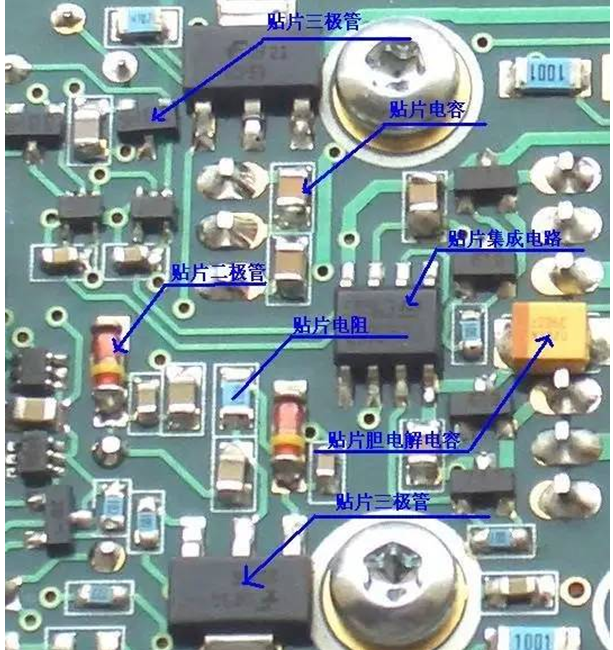

【图解】教你认识线路板上的电子元件

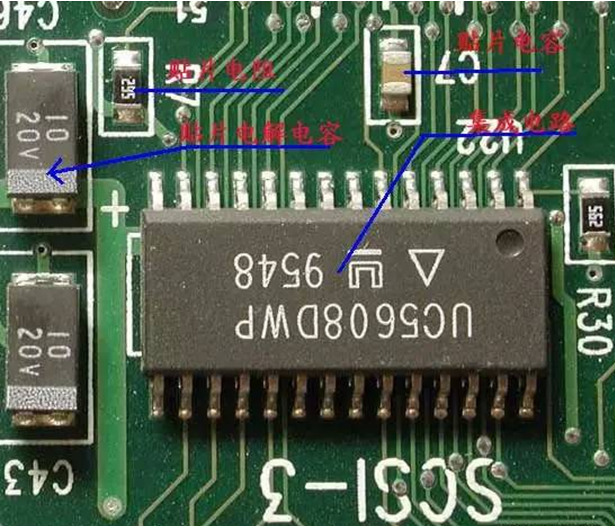

【图解】教你认识线路板上的电子元件

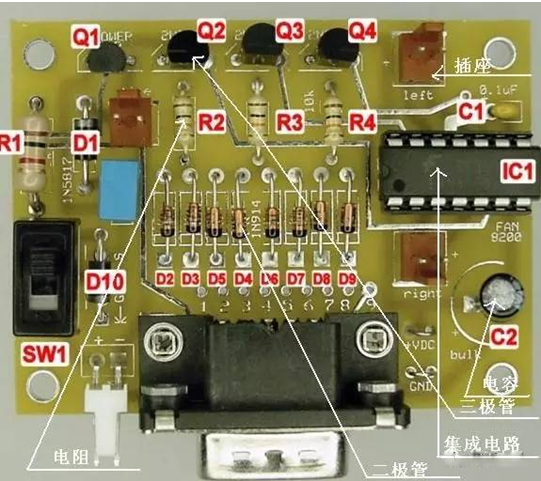

【图解】教你认识线路板上的电子元件

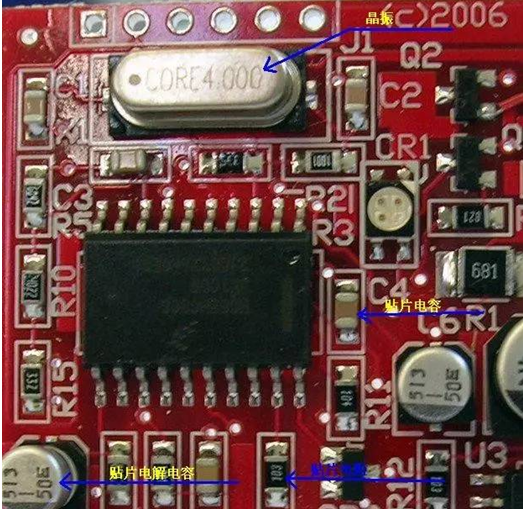

【图解】教你认识线路板上的电子元件

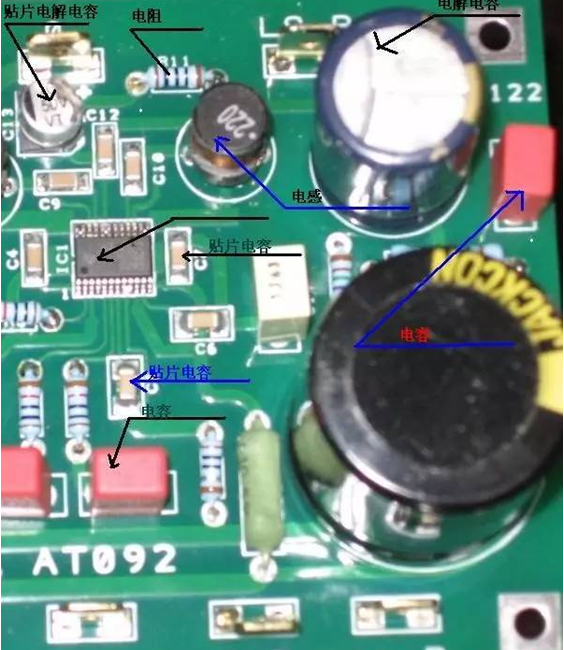

【图解】教你认识线路板上的电子元件

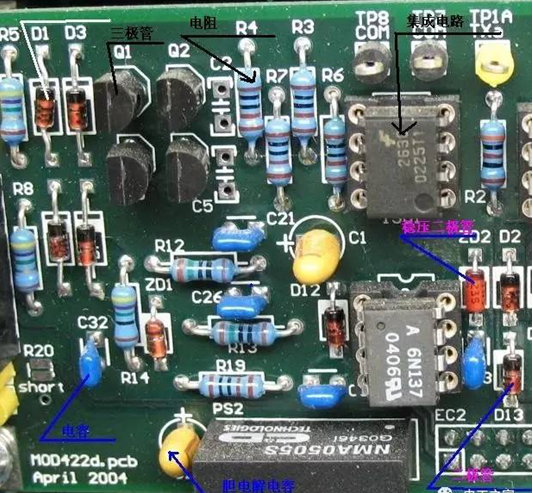

【图解】教你认识线路板上的电子元件

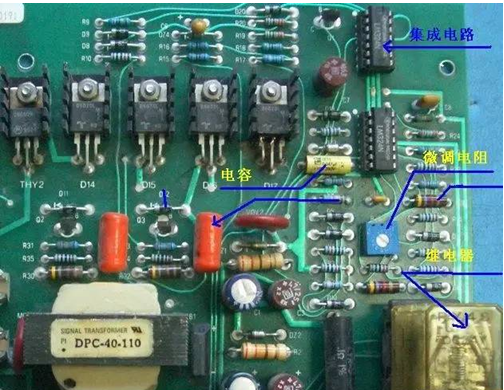

【图解】教你认识线路板上的电子元件

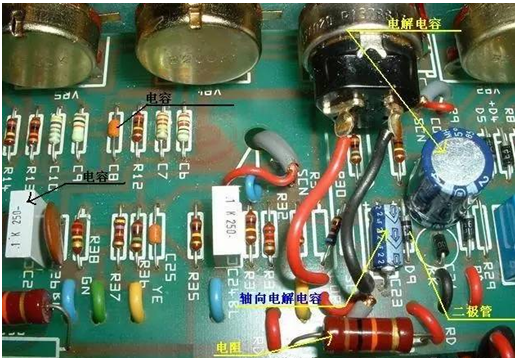

【图解】教你认识线路板上的电子元件

【图解】教你认识线路板上的电子元件
