PCB印刷线路板清洗工艺详解

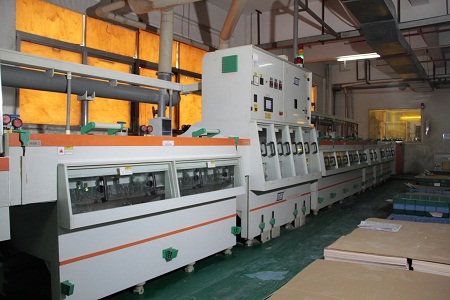

一块PCB印刷线路板的制成需要经过很多次清洗,那么,哪些环节需要洗板,如何洗?接下来小编总结了PCB板的清洗工艺供大家参考:
1.开料:将大片板料切割成需要的小块板料。
洗板:将板机上的粉尘杂质洗干净并风干。
2.内层干菲林:在板面铜箔上贴上一层感光材料,然后通过黑菲林进行对位曝光、显影后形成线路图。
化学清洗:
(1)去除Cu表面氧化物、垃圾等;粗话Cu表面,增强Cu表面与感光材料间的结合力。
(2)流程:除油——水洗——微蚀——高压水洗——循环水洗——吸水——强风吹干——热风干。
(3)影响洗板因素:除油速度、除油剂浓度、微蚀温度、总酸度、Cu2+浓度、压力、速度。
(4)易产生缺陷:开路——清洗效果不好,导致甩菲林; 短路——清洁不净产生垃圾。
3.沉铜与板电
4.外层干菲林
5.图形电镀:进行孔内和线路电路,以完成镀铜厚度的要求。
(1)除油:去除板面氧化层和表面污染物;
(2)酸浸:去除前处理及铜缸中的污染物;
6.印刷线路板电金:
(1)除油:去除线路图表面油脂及氧化物等,确保铜表面清洁。
7.湿绿油:
(1)前处理:将表面氧化膜去除并对表面进行粗化处理,以增强绿油与线路板面的结合力。
8.喷锡工艺:
(1)热水洗:清洁线路板表面赃物和部分离子;
(2)刷洗:进一步清洁线路板面残留的残杂物。
9.沉金工艺:
(1)酸性除油:去除铜表面轻度油脂及氧化物,以使其表面活化和清洁,形成适合于镀镍金的表面状态。
10.外形加工
(1)洗板:去除表面污染物和粉尘。 11、NETEK铜面处理。
(1)除油:去除线路图表面油脂及氧化物等,确保铜表面清洁。
需要对铜面进行清理的步骤:
1.干膜压膜
2.内层氧化处理前
3.钻孔后(除胶渣,将钻孔过程中产生的胶质体清除,使之粗化和洁净)(机械磨板:使用超声波清洗孔内得到充分清洗,孔内铜粉及粘附性颗粒得到清除)
4.化学铜前
5.镀铜前
6.绿漆前
7.喷锡(或其它焊垫处理流程)前
8.金手指镀镍前
二次铜前处理:脱脂——水洗——微蚀——水洗——酸浸——镀铜——水洗 将前一制程外层线路制作所可能留在板面上的氧化、指纹、轻微物等板面不洁物去除。并与表面活化,使镀铜附着力好。
出货前要进行一次清洗,还要除去离子污染。
