PCB线路板的制造工艺

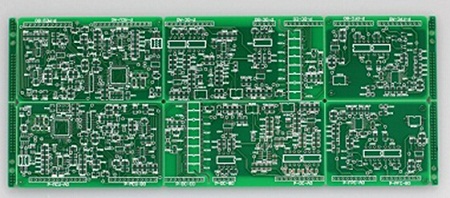

PCB线路板的制作流程很复杂,其制造工艺分类主要有两种方法,下面电路板厂深联电路将为您分析线路板两种常见制造工艺、优缺点及其流程。
一、线路板常见制造工艺
1.加成法:避免大量蚀刻铜,降低了成本。简化了线路板抄板生产工序,提高了生产效率。能达到齐平导线和齐平表面。提高了金属化孔的可靠性。
2.减成法:工艺成熟、稳定和可靠。
二、线路板制造的加成法工艺分为几类?其流程是怎样的?
全加成法:钻孔、成像、增粘处理(负相)、化学镀铜、去除抗蚀剂。
半加成法:钻孔、催化处理和增粘处理、化学镀铜、成像(电镀抗蚀剂)、图形电镀铜(负相)、去除抗蚀剂、差分蚀刻。
部分加成法:成像(抗蚀刻)、蚀刻铜(正相)、去除抗蚀层、全板涂覆电镀抗蚀剂、钻孔、孔内化学镀铜、去除电镀抗蚀剂。
三、线路板制造的减成法工艺分为几类?其全板电镀和图形电镀的工艺流程是怎样的?
1.非穿孔镀印制线路、穿孔镀印制线路和表面安装印制线路
2.全板电镀(掩蔽法):双面覆铜板下料、钻孔、孔金属化、全板电镀加厚、表面处理、贴光致掩蔽型干膜、制正相导线图形、蚀刻、去膜、插头电镀、外形加工、检验、印制阻焊涂料、热风整平、网印制标记符号、成品。
3.PCB线路板抄板图形电镀(裸铜覆阻焊膜):双面覆铜板下料、冲定位孔、数控钻孔、检验、去毛刺、化学镀薄铜、电镀薄铜、检验、刷板、贴膜(或网印)、曝光显影(或固化)、检验修版、图形电镀铜、图形电镀锡铅合金、去膜(或去除印料)、检验修版、蚀刻、退铅锡、通断路测试、清洗、阻焊图形、插头镀镍/金、插头贴胶带、热风整平、清洗、网印制标记符号、外形加工、清洗干燥、检验、包装、成品。
