线路板厂小知识你知道哪些
话说中国文字博大精深,在线路板厂也可以体现出来,线路板厂的专业术语,在各个行业的叫法不一样,各位看官请看:

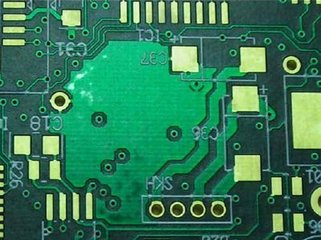

阻焊:指印刷电路板子上要上绿油的部分。专业术语叫阻焊,通俗说法叫绿油;知道的英语叫solder mask,不知道的英语会把它叫成 green oil(当然这是错的,也没有人这么叫)。
开窗:指印刷电路板子上不要上绿油的部分也是就裸露出来需要焊接的那部分。英语专用语叫solder mask opening,不是叫open the door。
喷锡:此为一种表面处理,就是在线路板的裸露部分喷上锡,起到保护和助焊的作用。专业说法有叫热风整平,也有叫喷锡(分有铅和无铅)。
丝印:专业术语叫丝印,通俗说法叫字符。
关于层的区别:例如双面板,线路层和阻焊、丝印层均有两层,线路板厂一般叫A/B面,而另一中叫法是top层和bottom层或是顶层和底层。
SMOBC:指油墨在铜箔上,这里的理解是我们做在写流程时有两种,一种是需要先印油再做表面处理,而SMOBC则是指先做表面处理,然后再印油。
网板:又称为丝网,钢网或铜网;用于锡膏印刷,SMT(表面贴装技术)必备之基础用品。目的是将锡膏印刷在PCB上,以便进行贴片和焊接(回流焊)。一般线路板厂在接到客户的钢网资料时,只是将钢网和组焊层对比,查看组焊层是否有漏开窗,然后将其拼版好,给到客户去做钢网资料。
