铝基板简介
线路板英文名为PCB,在我们工作中,生活中.通常都能用到PCB.例如:电脑.电视机.手机.家电…..
随着电子工业的飞速发展,电子产品的尺寸越来越小,功率密度越来越大,解决散热问题是对电子工业设计的巨大挑战,而铝基板无疑是解决问题的好手段,与传统的FR4相比, 铝基板能够将热阻降到最低,铝基板具有极好的传热性能与厚膜陶瓷电路相比,它的机械性能又极为优良.
铝基板是一种良好的散热功能的覆铜板,它由独特的三层结构所组成,分别是电路层层热绝缘层金属基层. 铝基板的工作原理是功率器件表面贴装在电路层,器件件所产生的热量通过绝缘层传到金属基层.然后由金属基板散到模块外部,实施对器件散热.

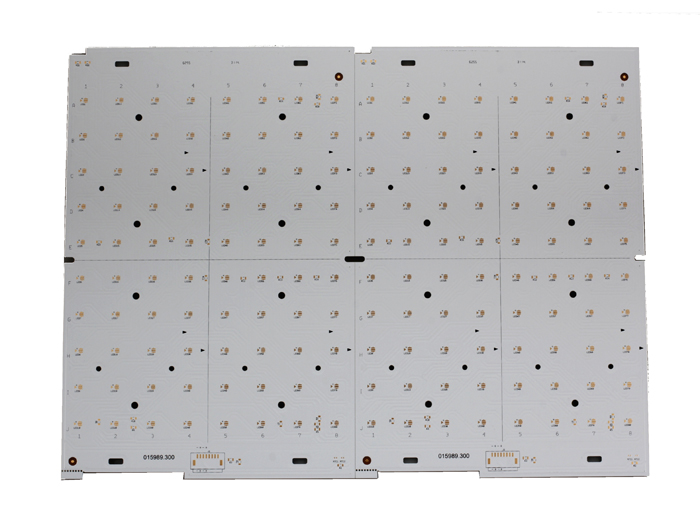

这就是铝基板.用铝基板材质做的板子叫铝基板因为散热能力强,因此此类板子常见于LED照明产品.有正反两面,白色的一面是LED引脚的.另一面,呈现铝的本色,一般会涂抹导热凛桨后于导热部分接触.
铝基板最常用的单面板,由三层结构组成,分别是线路也就是铜箔,中间是绝缘层也就是铜箔面和金属铝的粘合PP片,最后是金属铝基层。其用于高端使用的也有设计双面板,结果为在单面的基础上,在金属铝基层的下面的压上绝缘PP片,然后在压上电路铜箔,极少数为多层板,可以由普通的多层板与绝缘层,铝基贴合而成。
